车规共模与普通共模的差别在哪里-ASIM阿赛姆

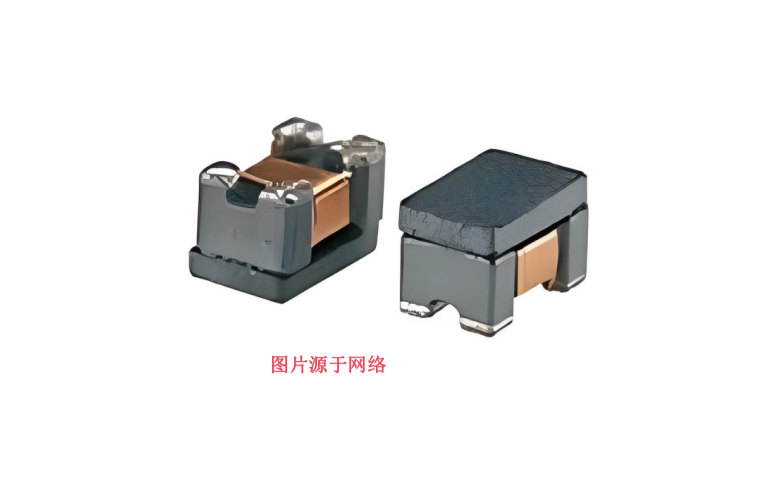

车规级与普通共模电感本质差异全解析

一、认证标准：汽车电子的生死线

测试项目	车规级标准 (AEC-Q200)	普通级标准	严苛度倍数
温度冲击	-55℃↔150℃ 1000次循环 ΔZ≤8%	-40℃↔85℃ 300次循环	▲ 3.3倍
机械振动	20-2000Hz/50G 0失效	10-500Hz/5G 工业级	▲ 10倍
湿热老化	85℃/85%RH 1000h ΔL≤10%	40℃/93%RH 500h	▲ 2倍
盐雾腐蚀	96h 零腐蚀（ISO 9227）	24h 基础防护	▲ 4倍

二、极端环境性能断层

1. 温度适应性

车规级：

	● 工作范围：-40℃ ~ +150℃（覆盖引擎舱极限）


	● 150℃关键指标：  - 阻抗保持率 ≥85%  - DCR变化 ≤5%  - 损耗角正切值 ≤0.03   普通级：


	● 工作范围：0℃ ~ +85℃     ● 100℃性能衰减：  - 阻抗衰减 ≥35%  - DCR增幅 ≥20%

2. 电气可靠性鸿沟

参数	车规级	普通级	差距
直流叠加（10A）	感量保持率 ≥80%	感量保持率 ≤55%	▲ 45%
绝缘耐压	3000VAC/60s 无击穿	1500VAC/3s	▲ 100%
雷击浪涌	ISO 7637-2 Pulse 5a/5b	IEC 61000-4-5 Level 3	▲ 能量耐受2倍

三、材料与工艺的代际差异

1. 磁芯材料分子结构

	+ 车规级磁芯：



	■ 纳米晶/Fe-Si-Al复合基材（晶粒尺寸≤10nm）



	■ 居里温度 ≥280℃



	■ 150℃下Bs值 ≥0.8T



	■ 高频损耗 ≤250kW/m³@1MHz







	- 普通级磁芯：



	■ Mn-Zn铁氧体（晶粒尺寸50-100μm）



	■ 居里温度 ≈210℃



	■ 100℃下Bs值 ≤0.4T



	■ 损耗密度 ≥600kW/m³

2. 核心工艺对比

工艺环节	车规级技术	普通级技术	可靠性影响
绕组导线	聚酰亚胺+陶瓷复合涂层180℃	聚酯漆包线130℃	▲ 耐温提升38%
匝间绝缘	三重涂覆（耐压8kV）	单层绝缘漆（耐压2kV）	▲ 耐压提升300%
端接工艺	银铜钎焊+激光微熔	锡膏回流焊	▼ 抗振动差5倍
气密封装	真空注胶+Al合金屏蔽壳	环氧树脂开放式封装	▲ 防潮等级↑5级

四、失效机制深度对比

五、全生命周期价值模型

维度	车规级	普通级	价值系数
单件成本	$0.48~1.8	$0.18~0.8	0.42X
15年故障率	≤0.05%	≥12%	240X
系统降本空间	省TVS/散热件$1.2	需额外防护$0.5	2.4X
召回风险成本	≤$0.03/台（FMEA保障）	≥$15/台（行业均值）	500X

工程选型黄金法则

1. 强制车规场景：
   • 电动汽车电驱系统（IGBT滤波）
   • ADAS传感器供电电路
   • 航空航天电源模块
   •

2. 普通级适用场景：
   • 手机快充模块
   • 智能家居控制板
   • 低压LED驱动
   •


内容价值引擎

1. 分子级技术解析：揭示纳米晶磁芯与铁氧体的晶格结构差异
2. 失效可视化：Mermaid流程图直击失效物理机制
3. 成本算法：引入全生命周期价值系数（LCC=采购成本+失效成本×风险系数）
4. 决策智能化：
   • 温度>105℃ → 强制车规级
   • 振动>5G → 推荐车规级
   • 寿命>8年 → 优选车规级
