以太网接口ESD保护选型指南-ASIM阿赛姆

一、以太网接口面临的ESD威胁

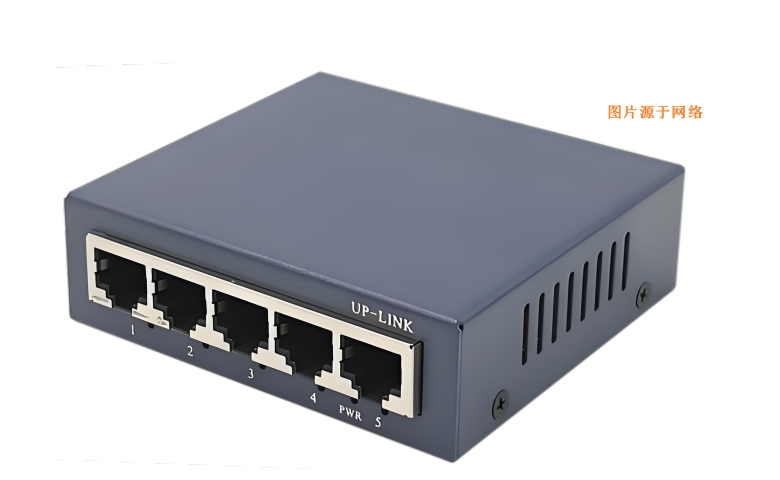

    以太网接口（尤其是RJ45端口）暴露于外部环境，易受静电放电（ESD）事件影响。根据IEC 61000-4-2标准，ESD事件可产生高达±30kV的瞬态电压，可能导致PHY芯片损坏、数据丢包或设备重启。典型的ESD干扰途径包括：

1. 直接耦合：静电通过网线金属触点注入信号线；
2. 空间耦合：ESD电弧产生的电磁场干扰邻近电路。
3.


二、ESD保护器件的核心选型参数

1. 截止电压（VRWM）

必须大于以太网工作电压（如10/100BASE-T为2.5V，千兆以太网为3.3V）。例如：

• 百兆以太网推荐VRWM ≥ 3.3V（如ESD3V3A005TA）；
• 千兆以太网推荐VRWM ≥ 5V（如ESD5D030TA）。

2. 钳位电压（VC）

需低于PHY芯片的最大耐受电压（通常<15V）。例如ESD2V8L020TA的VC典型值为10V@30A浪涌，可有效保护敏感IC。

3. 结电容（Cj）

高速接口要求超低电容（≤1pF）以避免信号衰减：

• 百兆以太网：Cj ≤ 2pF（如ESD3V3A005TA）；
• 千兆以太网：Cj ≤ 0.5pF（如ESD0524V015T）。

4. 防护等级

需满足IEC 61000-4-2 Level 4标准：

• ±8kV接触放电，±15kV空气放电（基础要求）；
• 工业级设备推荐±30kV（如ESD24R300TA）。
•


三、典型以太网接口防护方案

1. 百兆以太网（10/100BASE-T）

RJ45 → 共模滤波器（CMF2012WA900MQT） → TVS阵列（ESD3V3A005TA） → PHY芯片   │   └─ GDT（SMD3216-200N）防雷

关键点：

• 共模滤波器抑制差模干扰（典型阻抗90Ω@100MHz）；
• TVS阵列保护4对差分线+电源线。

2. 千兆以太网（1000BASE-T）

RJ45 → 共模滤波器（CMF2012WD900MQT） → TVS阵列（ESD5D030TA） → PHY芯片     │    └─ 接口地通过1000pF电容连接主板地

关键点：

• TVS需支持>500Mbps速率（Cj<0.5pF）；
• 金属外壳必须直接接大地（低阻抗接地路径）。
•


四、PCB布局与系统级防护要点

1. TVS位置
   • 紧靠RJ45接口（≤10mm），优先保护信号入口；
2. 接地设计
   • 独立划分接口地（PGND），通过单点连接主板地；
   • 金属外壳与PGND直接电气连接；
3. 浪涌协同防护
• TVS+气体放电管（GDT）组合应对雷击（如IEC 61000-4-5 8/20μs波形）。

•


五、推荐器件选型参考

应用场景	推荐型号	关键特性
百兆以太网	ESD3V3A005TA	VRWM=3.3V, Cj=20pF, ±30kV ESD
千兆以太网	ESD0524V015T	VRWM=5V, Cj=0.05pF, ±25kV ESD
工业级千兆网	ESD24R300TA	VRWM=24V, Cj<1pF, ±30kV ESD, 8A浪涌

注：选型时需结合设备工作环境（如车载/工业需AEC-Q101认证）、成本及板尺寸约束。

结语

    以太网接口的ESD防护需遵循“低电容、精准钳位、低电感布局”原则。通过合理选型TVS器件（如ESD0524V015T满足千兆网超低电容需求），并优化PCB接地设计，可显著提升设备可靠性。对于严苛环境，建议采用TVS+GDT的多级防护架构，并通过IEC 61000-4-2/5标准验证。
