共模扼流圈如何选型？选型需要注意以下几点

来源：发布日期 2020-06-28 15:51:29浏览：-

分享至：

加入收藏

共模信号就是二个大小相等、方向相同的信号，（线地之间的干扰）

差模信号就是二个大小相等、方向相反的信号，（线线之间的干扰）

差模又称串模，指的是两根线之间的信号差值；

而共模噪声又称对地噪声，指的是两根线分别对地的噪声。

差模信号：幅度相等，相位相反的信号。

共模信号：幅度相等，相位相同的信号。

由于EMC所面临解决问题大多是共模干扰，因此共模电感（共模扼流圈）也是我们常用的有力元件之一。

1、共模电感（共模扼流圈）

共模电感(CommonmodeChoke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。

共模扼流圈

原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

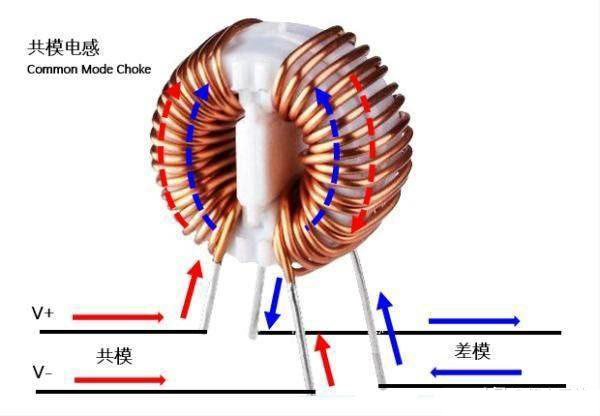

如上图所示的共模电感：

·当有共模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相同的磁场，相互加强，相当于对共模信号存在较高的感抗；

·当有差模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相反的磁场，相互抵消，相当于对差模信号存在较低的感抗。

换一个方式理解：当V+上流过一个频率的共模干扰，形成的交变磁场，会在另一个线圈上形成一个感应电流，根据左手定则，感应电流的方向与V-上共模干扰的方向相反，就抵消了一部分，减小了共模干扰。

共模电感主要用于双线或者差分系统，如220V市电、CAN总线、USB信号、HDMI信号等等。用于滤除共模干扰，同时有用的差分信号衰减较小。

共模电感选型需要注意以下几点：

直流阻抗要低，不能对电压或有用信号产生较大影响；

用于电源线的话，要考虑额定电压和电流，满足工作要求；

通过测试确定共模干扰的频段，在该频段内共模阻抗应该较高；

差模阻抗要小，不能对差分信号的质量产生较大影响；

共模电感通常取8-33mH

考虑封装尺寸，做兼容性设计。例如用于USB信号的共模电感，选择封装可以与两个0402的电阻做兼容，不需要共模电感时，可以直接焊0402电阻，降低成本。
