深圳emc电磁兼容整改哪家好?emc整改的六个步骤

返回列表
来源:发布日期 2020-06-24 16:07:30浏览:-
分享至:
加入收藏

EMC(电磁兼容性)是指设备或系统在其电磁环境中按照要求运行的能力,不会对其环境中的任何设备产生难以忍受的电磁干扰。因此,EMC包括两个要求:一方面,设备在正常运行过程中对环境产生的电磁干扰不能超过一定限度另一方面,设备对环境中的电磁干扰有一定的免疫力,即电磁灵敏度。

各种运行中的电子设备的干扰主要通过三种方式相互联系、相互影响:电磁传导、电磁感应和电磁辐射。在一定条件下,会对运行中的设备和人员造成干扰、影响和伤害。实际上,有很多文章都是关于特定的EMC领域的。阿赛姆特地整理了EMC整改的前六个步骤,供大家学习。

EMC整改的六个步骤如下:

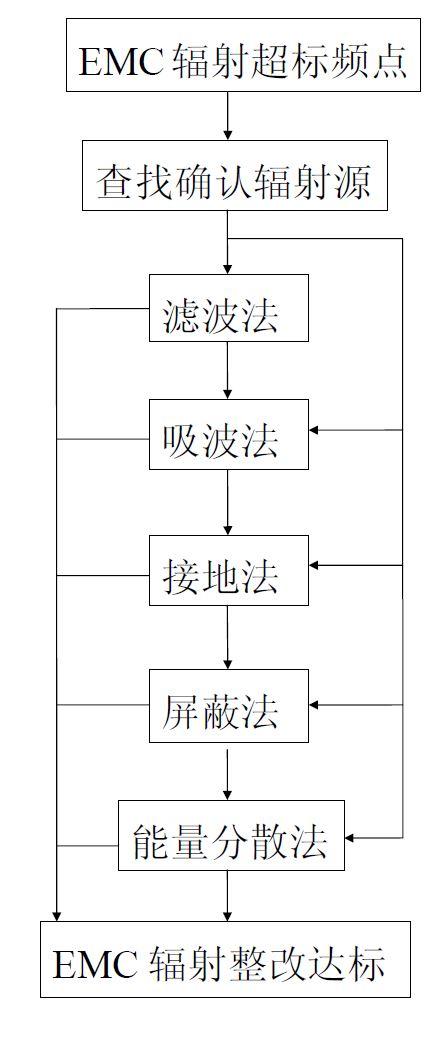

emc整改的六个步骤

第一步是找到并确认辐射源,第二步是滤,第三步是吸波,第四步是接地,第五步是屏蔽,第六步是能量分散法,具体思路如下:

第一步:寻找和确定辐射源的方法包括排除法、频谱分析仪的频率点搜索法和元件的固有频率分析法。排除法包括拔线法、分区作业法、低压小电流人机接触法、区域屏蔽法。元器件固有频率分析法是指对某些元器件的固定频率和倍频程频率的分析和分类方法,如晶体振动、DDR等工作频率固定的元器件。

第二步:滤波一般分为电容滤波、RC滤波和LC滤波;

第三步:吸收电磁波的方法有电路串联磁珠法、磁环缠绕法和粘贴吸收材料法。使用吸收电磁波法时要特别注意:辐射过大的电磁波的频率必须在所使用的吸收材料所吸收的电磁波的频率范围内,否则吸收方法将失效。

第四步:接地方式一般分为单点接地方式和多点接地方式。

第五步:屏蔽法一般包括屏蔽法、壳屏蔽法和PCB布线屏蔽法。

第六步:能量散方法指的是一些测试对象的控制软件可以使用传播频率和跳频技术扩大频率带宽和跳频速率的能量集中频段实现频带的能量色散,以减少的能源单点频率,也就是说,以减少电磁波辐射强度的单点的频率。因此,该方法对毛刺峰波形的频率辐射有显著影响,但对包络波的频率辐射没有影响。

这种六步EMC整流方法适用于普通电子设备的整流。但实际上,asim认为,以上六种方法虽然有助于提高EMC辐射整流效率,节约周期,快速通过EMC测试,但并不是解决EMC问题的根本方法。解决EMC问题的最佳方法是在设计阶段考虑它们,而不是对紧急情况使用一些“围追堵截”解决方案。

如有产品EMC问题,可随时联系阿赛姆EMC工程师或在线客服人员!
