TVS二极管防护的基本选型原则

来源：发布日期 2020-12-30 14:43:32浏览：-

分享至：

加入收藏

在电子行业中，静电放电（简称ESD）对产品的危害是极大的，而TVS二极管恰好是用来端口防护的，防止端口瞬间的电压冲击造成后级电路的损坏，TVS二极管有单向与双向之分，单向TVS一般应用于直流供电电路，双向TVS应用于交流供电电路。

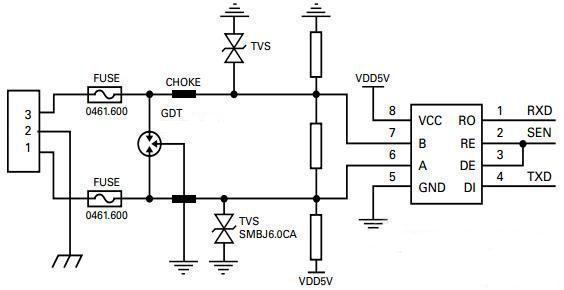

TVS-选型-1

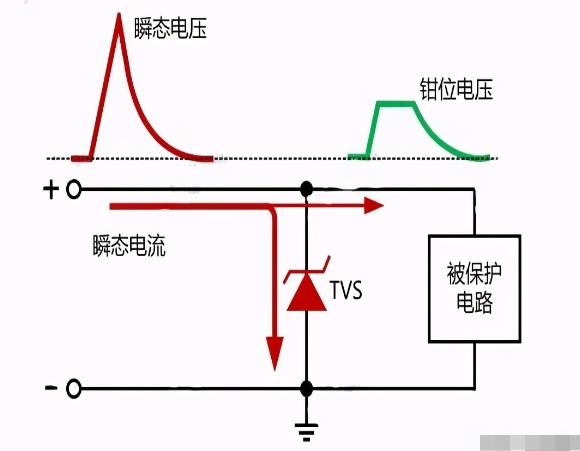

TVS二极管保护运作方式

TVS并联于线路用于瞬间突波抑制。在正常工作状态下TVS对受保护器件呈高阻抗状态，不影响线路的正常工作，当有异常的过电压脉冲超过其击穿电压时，TVS由高阻状态变为低阻状态，提供的一个低阻抗路径使流向被保护元器件的瞬间电流转而分流到TVS二极管，瞬间的浪涌电流经TVS管泄放掉，同时把电压精确的限制到一个安全的水平，当异常过电压消失后，TVS立即恢复到高阻状态。

TVS-选型-2

它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定。在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。反映速度快(为pS级),体积小，箝位电压低，可靠性高双向TVS适用于交流电路,单向TVS一般用于直流电路。
