瞬态TVS二极管的基础常识

来源：发布日期 2020-12-30 14:40:33浏览：-

分享至：

加入收藏

随着本世纪工业的迅速发展，各种高科技层出不穷。为满足消费者日益增强的功能需求，如今市场中的电子产品也好，各类电力设备也罢，其功能性也是日益增强，造福于消费者的同时，其自身面临的威胁也在放大。在电器工艺圈里，对于电子产品而言，保护电路是为了防止电路中的关键敏感型器件受到损坏，保护电路的优势与劣势对电子产品的质量和寿命至关重要。

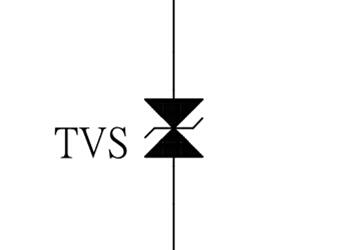

瞬态抑制二极管(TVS，TRANSIENTVOLTAGESUPPRESSOR)是目前国际上普遍使用的一种高效能电路保护器件，是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同，外形也与普通二极管无异  。

TVS二极管的型号组成

TVS管的型号由三部分组成：系列名+电压值+单/双向符号

系列名代表不同的峰值脉冲功率和封装形式

1.SMAJ、SMBJ、SMCJ、SMDJ表示贴片封装：分别代表的峰值脉冲功率为400W、600W、1500W和3000W；

2.其它系列名表示同轴引线封装：P4KE为400W、P6KE为600W、1.5KE为1500W，SA为500W、3KP为3000W，其余类推（型号名KP或KPA前面的数字表示kW数）。系列名后的数字代表击穿电压标称值或反向断态电压值。

1.P4KE、P6KE、1.5KE系列中代表击穿电压标称值（VBR）；

2.其它系列中代表反向断态电压值（VRWM）。

A表示单向，CA表示双向.注意：SAC（500W）、LCE（1500W）系列是低电容的TVS管，只有单向，没有双向。
