双向TVS二极管和单向TVS二极管有什么区别?

返回列表
来源:发布日期 2020-06-09 17:32:15浏览:-
分享至:
加入收藏

TVS二极管通常用来吸收浪涌功率它能在很短的时间内承受反向电压冲击,使两极之间的电压钳位在一个特定的电压上,避免对后面电路的冲击。总之,它通常用于过电压保护。

当连接时,它必须在电路的电源和接地两端反向工作,类似于齐纳二极管,但没有电流限制电阻。压敏电阻也有类似的效果,但TVS管的性能优于压敏电阻,特别是反向传导时间比压敏电阻快得多,反向泄漏电流小得多,允许工作温度也高。

在指定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。

最小的TVS管,比糖粒还小,可以放电高达20000伏特的电量!从而保护先进的电子设备,例如智能手机、数码相机及MP3播放器。它的响应时间不到半纳秒,能以极快的速度处理释放的静电。这种新型TVS管不仅可以用于制造更小更复杂的电子设备,而且有助于提高产品的可靠性和质量。


单向与双向TVS二极管

TVS管按极性可分为单极和双极性可分为单向TVS管和双向TVS,那么该如何区分?

单向TVS管与双向TVS二极管的区别

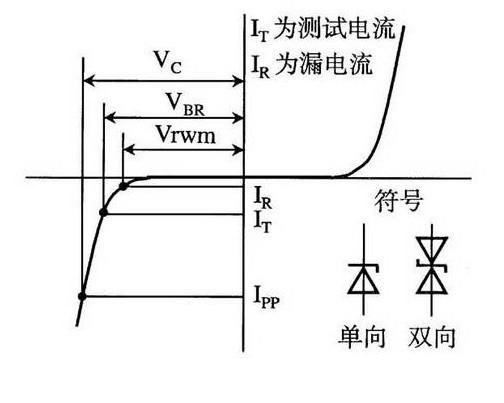

单向TVS二极管的一端有一个细细的彩色环,并与正极连接;TVS二级管中间标有两个环,或无标志,无极性。双向TVS管可在正负方向吸收瞬时高脉冲功率,并将电压箝位到预定的电平。双向TVs管适用于交流电路,单向TVs管一般用于直流电路。

在反向工作中,在规定的脉冲条件下允许器件通过的最大脉冲峰值电流。iPP与最大箝位电压VC (max)的乘积为态脉冲功率的最大值。单向TVS晶体管的正向特性与普通齐纳二极管相同。

反向击穿拐点近似为“直角”,是一种硬击穿,是典型的PN结雪崩器件。从击穿点到VC值的曲线可以看出,当有瞬时过电压脉冲时,设备电流突然增加,而反向电压上升到钳位电压值,并保持在这个水平。

TVS在使用中应正确选择,使额定瞬态脉冲功率PPR大于被保护设备或线路中可能出现的最大瞬态浪涌功率。在击穿发生的区域,在规定的测试电流I (BR)下,在器件两端测量的电压称为击穿电压。在这个区域,二极管成为一个低阻抗路径。


单向与双向TVS二极管的工作原理
