TVS管也叫瞬态抑制二极体tvs管是吸收浪涌功率用的,能在极短时间内承受反向电压冲击,使两极间的电压钳位于一个特定电压上,避免后面的电路受到冲击。简单的说就是做过压保护的,在通信等产品中很常见。连接时必须反向工作在电路电源、地两端,与稳压二极体类似,但不需要限流电阻。

压敏电阻也有类似作用,不过TVS管比压敏电阻性能要好,特别是反向导通的时间,远远比压敏电阻要快,反向漏电流也小很多,允许工作温度也要高。在规定的反向应用条件下,当承受一个高能量的暂态过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压钳制到预定水准,从而有效地保护电子线路中的精密元器件免受损坏。

最小的TVS管,比一颗白糖粒还小,但却能泄放高达20,000伏的电荷!保护手机、数码摄像机、数码相机和MP3播放器等高级电子设备。它的回应时间不到半纳秒,能以极快的速度应对释放的静电。这种全新的tvs管不仅可用于制造外形更小、更为复杂的电子设备,而且也有助于提高产品的可靠性和品质。

单向与双向TVS二极管

TVS管可以按极性分为单极性和双极性两种,可分为单向tvs管和双向tvs。如何区分呢?单向TVS的一端标有细色环,接正极;双向TVS管的中间标有两道环,或不标,无极性。

双向TVS管可在正反两个方向吸收暂态大脉冲功率,并把电压钳制到预定水准,双向TVS管适用于交流电路,单向TVS管一般用于直流电路。在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。IPP与最大钳位电压Vc(MAX)的乘积,就是瞬态脉冲功率的最大值。

单向TVS管的正向特性与普通稳压二极体相同,反向击穿拐点近似“直角”为硬击穿,为典型的PN结雪崩器件。从击穿点到Vc值所对应的曲线段表明,当有暂态过压脉冲时,器件的电流急骤增加而反向电压则上升到钳位电压值,并保持在这一水准上。

使用时应正确选取TVS,使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极体成为低阻抗的通路。

双向tvs管特性:

双向tvs管的特性

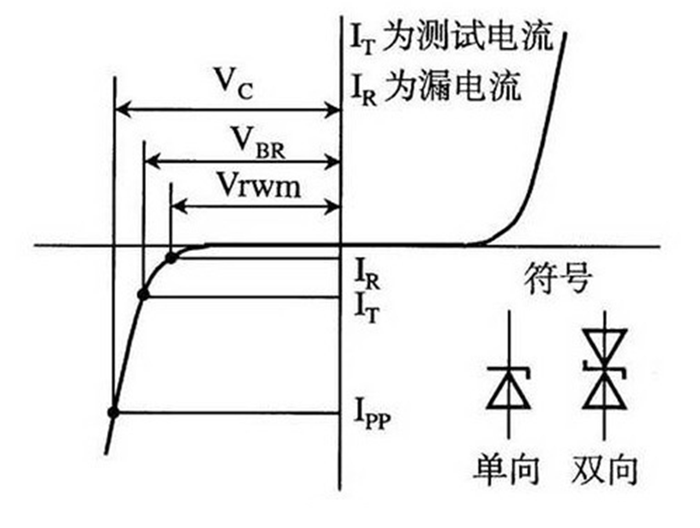

如图所示,双向TVS管的VI特性曲线如同两只单向TVS“背靠背”组合,其正反两个方向都具有相同的雪崩击穿特性和钳位特性,正反两面击穿电压的对称关系为:0.9V(BR)()/VBR()1.1,一旦加在它两端的干扰电压超过钳位电压Vc就会立刻被抑制掉,双向TVS管在交流回路应用十分方便。
