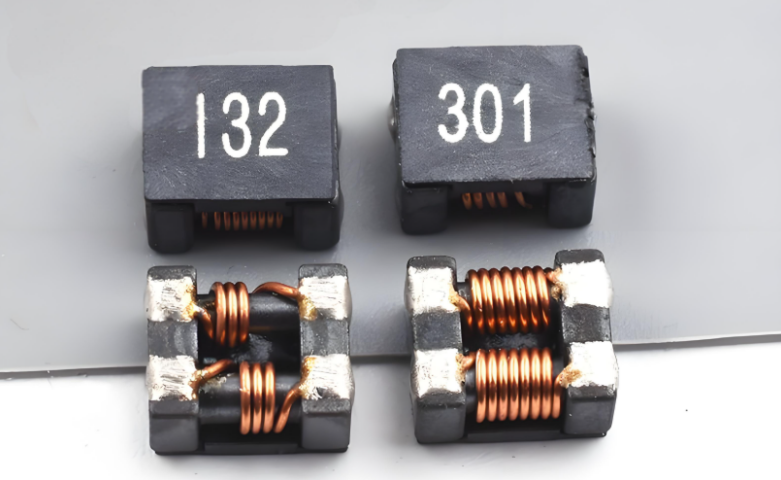

共模电感选型难？6大核心参数深度解读与精准选型指南

一、选型痛点：为何工程师常陷入困境？

共模电感作为EMI滤波的核心组件，广泛用于电源、通信、工业设备等领域。但选型过程常面临三大挑战：

• 参数交互复杂：阻抗、饱和电流、频率响应等参数相互制约
• 高频特性难量化：噪声抑制效果依赖实测，规格书数据与实际存在差异
• 失效风险隐蔽：磁饱和导致滤波性能骤降，后期整改成本高昂

案例启示：某工业电源因忽略Isat裕量，雷击测试中电感饱和失效，EMI超标20dB

二、6大参数深度解析

三、场景化选型策略

高速接口（USB3.0/HDMI）

•     关键参数优先级：DCR<0.1Ω > Z@2.4GHz > 封装尺寸
• 优选方案：三线绕法磁珠阵列（抑制差模共模混合噪声）

电机驱动电路

•     磁芯选型公式：Bs ≥ (L?·I????)/(N·A?)
  (A?=有效截面积, N=匝数)

四、实测验证流程

1. 温升测试：110%额定电流持续2h，ΔT≤40℃
2. 脉冲群耐受测试：ISO 7637-2标准波形注入
3. 阻抗一致性检测：网络分析仪扫描10MHz-1GHz

警示：磁芯碎裂常见于过饱和后机械应力释放

五、前沿技术趋势

• 集成化方案：PI的LYT系列集成共模电感+变压器
• 低温漂材料：TDK HV系列（-40℃~150℃ ΔZ<5%）
• 仿真预检：ANSYS Maxwell瞬态饱和分析
