防浪涌TVS二极管的原理和特性

返回列表
来源:发布日期 2020-12-15 16:43:56浏览:-
分享至:
加入收藏

TVS二极管又称瞬态电压抑制二极管,在一定的条件下,承受较高瞬间的电压脉冲时,它的工作阻抗导通值能马上降至很低,允许通过大电流,并将电压箝制到稳定的水平,从而有效地使保护电子线路中的精密元器件免受损坏。

TVS箝位响应时间仅为1ps,能承受的瞬时脉冲功率可达上千瓦,承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。正向浪涌电流在T=25℃,T=10ms条件下,可达50~200A。

双向TVS二极管可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。;

TVS二极管的特点:TVS二极管最的特点一是反应非常迅速,能够有效地阻止瞬时脉冲对线路或器件造成损害,二是箝位电压低,低的漏电流和结电容,在处理高速率传导回路的静电冲击时性能表现理想。

单向双向

tvs-单向-双向

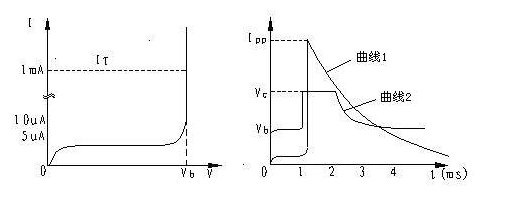

TVS二极管的电特性:单向TVS的正向特性与普通稳压二极管相同,反向击穿拐点近似“直角”为硬击穿,为典型的PN结雪崩器件。从击穿点到Vc值所对应的曲线段表明,当有瞬时过压脉冲时,器件的电流急骤增加而反向电压则上升到箝位电压值,并保持在这一水平上。

双向TVS特性曲线如同两只单向TVS“背靠背”组合,其正反两个方向都具有相同的雪崩击穿特性和箝位特性,正反两面击穿电压的对称关系为:0.8≤VBR正)/VBR反≤1.2,当箝位电压低于附加在tvs两边的干扰电压时就会马上被阻止,所以双向TVS二极管在交流回路应用十分广泛。
