I/O口及通信端口的ESD静电二极管该如何选型？

ESD静电二级管通常应用到电子产品上，其作用是为电子产品防止静电带来的损害。是一种过压、防静电保护元件，是为高速数据传输应用的I/O端口保护设计的器件。ESD保护器件是用来避免电子设备中的敏感电路受到ESD（静电放电）的影响。

ESD静电二极管。中文名：静电释放，是一种客观存在的自然现象，无法避免的。静电由于长时间积聚、高电压、低电容、小电流、时间短等特性，往往很容易被人忽视。在这个人机交互频率如此高的科技时代里，平时看起来十分坚固的电子产品，如果静电防护做不到位，导致的是电子产品中部分元器件损坏，重则失效、失灵、不可逆转的损害。静电防护，是电子工程师重点工作之一。

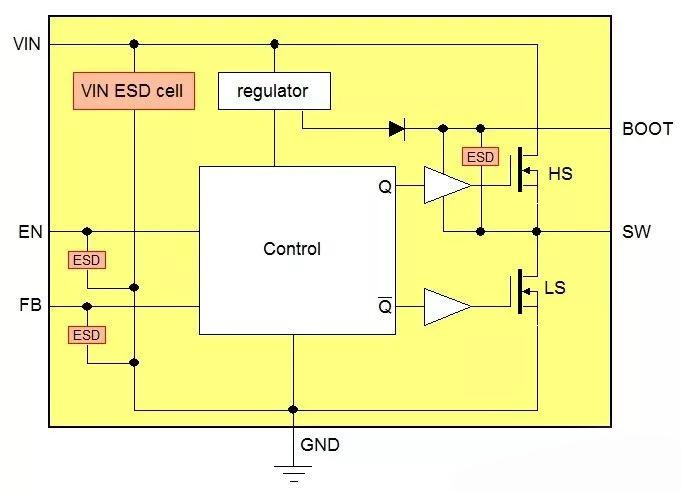

ESD静电二极管选型攻略

1、ESD静电二极管的截止电压要大于电路中最高工作电压；

2、脉冲峰值电流IPP和最大箝位电压VC的选择，要根据线路上可能的最大浪涌电流来选择合适IPP的型号，需要注意的是，此时的VC应小于被保护晶片所能耐受的最大峰值电压；

3、用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率，当信号频率或传输速率较高时，应选用低电容系列的ESD静电二极管；

4、根据电路设计布局及被保护线路数选择合适的封装。ESD封装的大小从一定程度上可以反应器件的防护等级大小，一般封装越大的器件可容纳的ESD芯片面积也越大，防护等级也越高。

ESD静电二极管选型事项

1、ESD静电二极管一般用于各类通信端口静电防护，在一些高速数据线路，比如USB3.0、HDMI、IEEE1394等接口，ESD静电保护二极管的结电容应尽量选择小的，以避免影响通信质量；

2、ESD静电二极管有单向（A）和双向（C）之分，根据工作的信号进行选择，单极性的信号可以选择单向的ESD或双向的ESD，双极性的信号要选择双向的ESD；

3、ESD静电二极管具体选择什么型号的做静电防护，还需要在专业的ASIM电子工程师指导下选择；
