USB3.0 ESD二极管选型要注意哪些方面?
ESD二极管的工作原理:ESD静电保护二极管,又称静电抑制器。ESD是多个TVS二极管采用不同的布局做成具有特定功能的多路或单路ESD保护器件,主要应用于各类通信接口和敏感电路的静电保护,例如USB和HDMI接口,RS485和RS232电路等等。
ESD二极管的特点:ESD二极管是一种钳位电压低,漏电流小的静电保护器件,主要用于静电的防护以及一些较低浪涌的防护;ESD电压根据被保护IC的工作电压设计,如3V、4.5V、5.5V、12.4V、22V、32V、43V、55V等;电容低,目前最小可做到0.17pF,满足10GMbps高速应用,不影响数据通信质量;封装体积小,封装的形式多样。

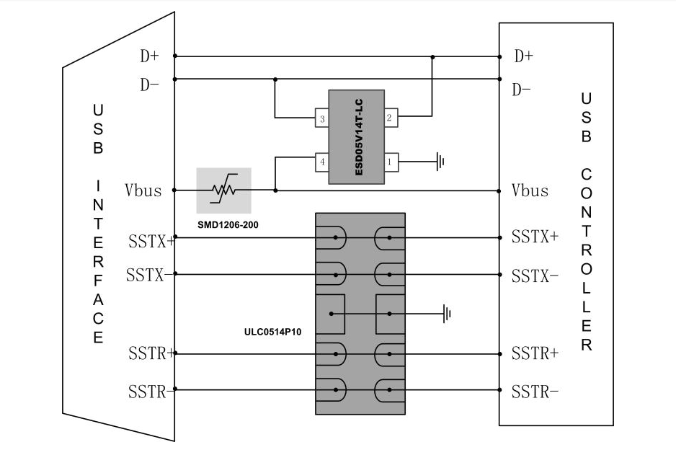

(图为esd二极管在usb3.0的应用)
Esd二极管的参数说明,VRWM反向截止电压,是ESD可以承受的最大工作电压;VBR击穿电压;IR反向漏电流,IPP峰值脉冲电流,VC:钳位电压,Cj结电容。
ESD二极管选型需要注意以下几点:
1、ESD二极管的VRWM应大于被保护IC的最大工作电压,不然会影响被保护电路的正常工作。如工作电压为10V的线路,应选择截止电压等于或者大于10V的ESD二极管进行保护。
2、ESD二极管用于在一些高速数据线路,如USB3.0、HDMI等接口,ESD保护器件的cj应尽量小一些,以避免影响通信质量。
3.根据被保护线路数和电路布局设计选择合适的封装形式。从ESD二极管的封装上能够看出它的防护等级,通常来说封装大的esd二极管所包含的芯片相对的也越大,静电保护能力也越好。【推荐阅读】
