TVS跟压敏电阻的不同点

返回列表
来源:发布日期 2019-10-23 14:15:21浏览:-
分享至:
加入收藏


1、最大直流工作电压(Vdc):  压敏电阻器的最大直流工作电压必须大于信号线的直流工作电压(Vn,即Vdc≥Vn。

2、电容Cp (Capacitance):  对于高频率传输信号,电容Cp应小些,反之亦然。如在USB3.0、HDMI 接口使用小于1pF压敏电阻。

3、内阻匹配(Resistance Match):  被保护元器件(线路)内阻R(R ≥ 2Ω)与压敏电阻瞬态内阻Rv关系:R ≥5 Rv;对于内阻较小的被保护元器件,在不影响信号传输速率的情况下,尽量采用大电容压敏电阻。

4、片式氧化锌压敏电阻器采用多层独石结构,其寄生电感非常小,对其响应时间影响甚微,有些设计人员谈到的压敏电阻响应时间慢主要指用于AC端防浪涌的插件压敏电阻,因为较长的引线引入寄生的电感导致响应时间较慢(25ns)。而TVS为了SMT要求,在其两端设计电极引线,也会产生寄生电感,对其响应时间有一定影响。

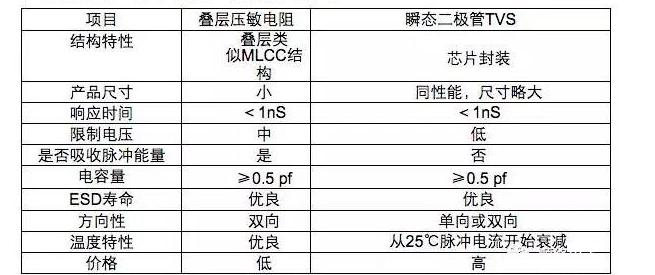

如下图所示:



通过对比表,可以看出贴片压敏电阻优势主要体现在成本低,响应时间快,优良的温度特性以及更强的吸收能量能力,因此压敏电阻更适合较大瞬态能量的部位过压防护,且价格有优势。而TVS存在价格稍高,温度特性从25℃衰减问题,钳位电压低,响应速度快,使其在需要精细保护的电路的场合更为合适。两者各有各的优势,看具体运用的电路。
