双向ESD二极管和单向ESD二极管的区别
日常生活中，当有很多正电荷的物体和一个导体非常靠近或着是接触的时候，电子会从导体转移到带有正电荷的物体上，这个电子转移的过程就叫做静电释放，简称为ESD。
ESD静电放电有时可高达上千伏特，会对较敏感的半导体和集成电路造成损害。ESD在集成电路系统中对裸露在外的接口有非常重要的作用，当带有电荷的物体比如人类靠近或者接触这些接口的时候，ESD电流会释放在PCB上，很容易对电路造成损害。

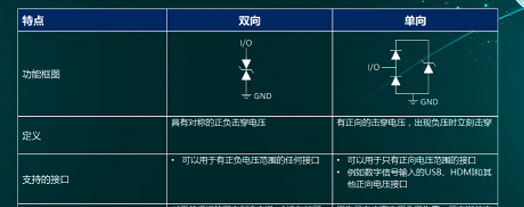

ESD二极管用于静电防护，又称为静电阻抗器件。ESD二极管有两种极性：双向和单向。双向esd二极管通常有正负对称的I-V曲线，工作电压和击穿电压。所以，双向esd二极管能够支持在它正负工作电压范围内的正负信号。单向的ESD二极管一旦出现负压，就会被击穿。所以对于单向ESD二极管，它只能支持正向的0到工作电压区间的信号。不过单向ESD二极管反向钳位电压就相对来说更小，可以提供更好的负压保护。
总结一下，双向和单向ESD二极管都能够提供正负ESD电压保护。但是双向ESD二极管由于具有对称的正负击穿电压，能够通过正负信号，适用于手机，MP3播放机，数码相机和很多的便携式产品中。单向ESD二极管至多可以保护两条信号线不受静电放电损坏，所以适合使用在USB和HDMI以及一些数字接口，两者比较而言单向的对于保护负压会更好。【推荐阅读】
