共模电感为何能够抑制EMI？共模电感的工作原理

来源：发布日期 2020-12-11 17:41:31浏览：-

分享至：

带有共模电感的滤波电路，当电路电流经过共模电感，电流此时会消除在绕制同相的共模电感线圈产生反向的磁场中，电阻会影响到正常的信号电流；当有共模电流经过线圈时，由于共模电流具有同向性，会表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

实际上，把滤波电路一端接干扰源，另外一端接被干扰的设备，则La和C1，Lb和C2就构成两组低通的共模滤波器，能够把线路上的共模电磁干扰信号控制在很低的水平上。则电路能够抑制外部的电磁干扰信号传入，又可以减弱线路自身工作时产生的电磁干扰信号，在降低EMI干扰强度上很有效。

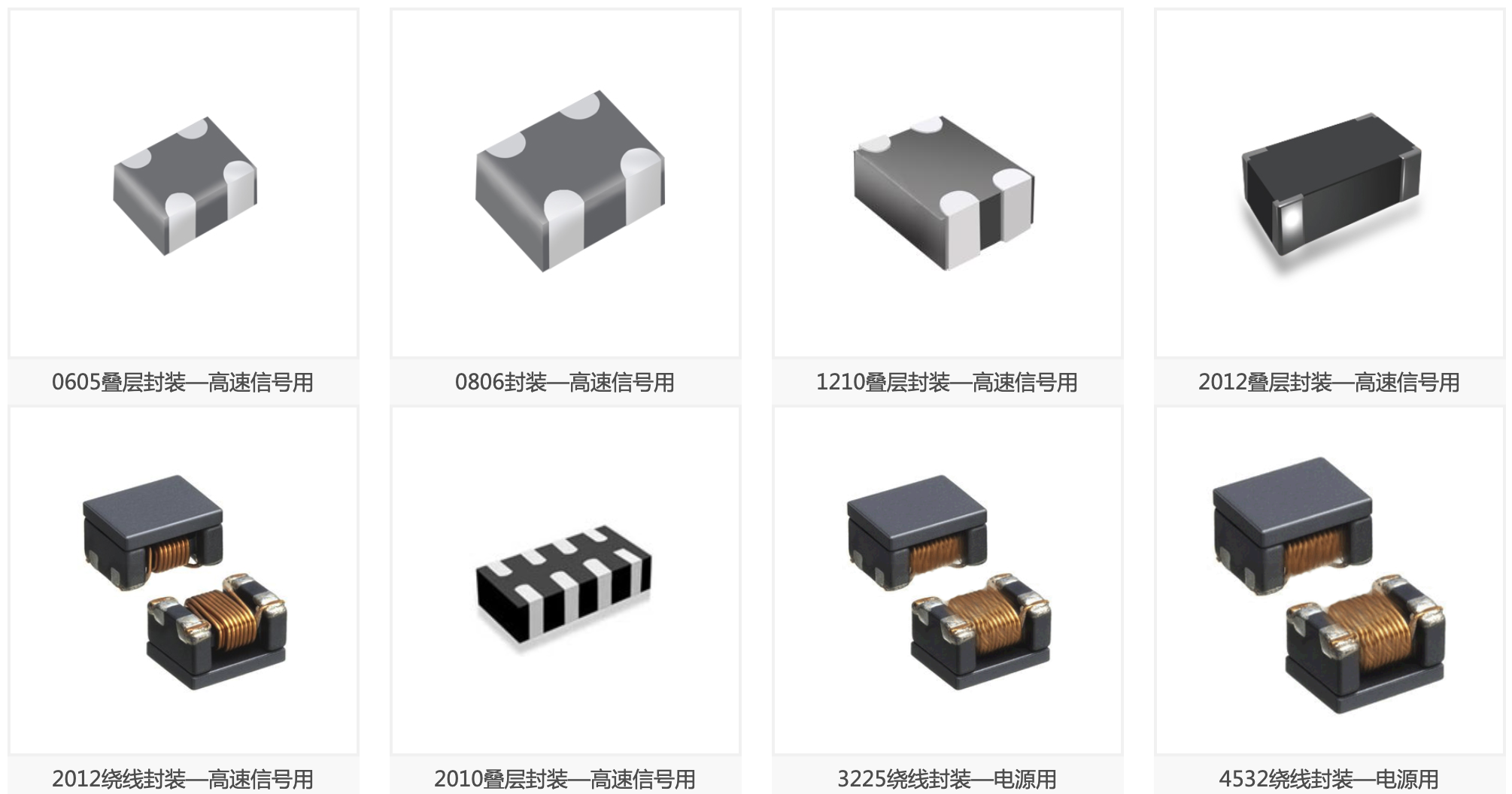

共模电感产品列表

在设计共模电感的时后，就能够借用漏感。举个例子：在这个滤波器中只放置一个共模电感，运用共模电感的漏电感而产生的差模电感，起到对差模电流抑制作用。其他情况，为了提升差模感量，另外的增添共模电感的漏感，使滤波效果更好。
