瞬态抑制二极管怎么判断好坏?

返回列表
来源:发布日期 2020-06-09 14:56:36浏览:-
分享至:
加入收藏

瞬态抑制二极管简称TVS,是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时,它能以10的负12次方秒量级的速度,将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值,有效地保护电子线路中的精密元器件,免受各种浪涌脉冲的损坏。


TVS有哪些特点

1.防止瞬间脉冲

TVS二极管加在信号及电源线上,能防止微处理器或单片机因瞬间的脉冲,如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

2.持续时间长

静电放电效应能释放超过10000V60A以上的脉冲,并能持续10ms;而一般的TTL器件,遇到超过30ms10V脉冲时,便会导至损坏。利用TVS二极管,可有效吸收会造成器件损坏的脉冲,并能消除由总线之间开关所引起的干扰(Crosstalk)。

3.减少噪声影响

TVS二极管放置在信号线及接地间,能避免数据及控制总线受到不必要的噪声影响。


如何判断TVS瞬态抑制二极管的好坏?

1.用万用表R&TImes;1k挡测量管子的好坏

对于单极型的tvs管,按照测量普通二极体的方法,可测出其正、反向电阻,一般正向电阻为4k5左右,反向电阻为无穷大。

2.对于双向极型的tvs管,任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大,否则,说明管子性能不良或已经损坏。

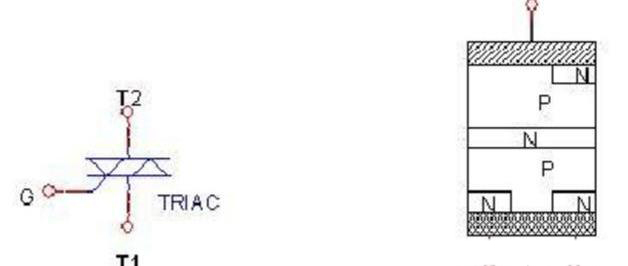

判断测量双向可控硅极性的方法:

1)将三用电表置于Rx1档,量其三接脚,如表所示,不论红表笔如何测量,于T1G之间的电阻皆为2050姆,因此另一接脚为T2。

2)将三用电表置于Rx1档,测试棒分别接于可控硅的T2T1,以导线连接T2G再移开,则T2T1间呈低电阻(可控硅已被触发),设其电阻为R1。

3)再用三用电表分别测T2G,以导线连接T2T1再移开,则T2G之间呈低电阻(可控硅已被触发),设其电阻为R2,通常R1小于R2,则可辨别T1G两点。
