共模电感器在电路都起到那些作用?

返回列表
来源:发布日期 2020-06-08 16:04:35浏览:-
分享至:
加入收藏

开关电源产生的共模噪声频率范围为10kHz50MHz甚至更高,为了有效衰减这些噪声,要求在这个频率范围内共模电感器能够提供足够高的感抗。讲解共模电感器工作原理前应该了解共模电感器的结构,这有助于理解共模电感器抑制共模高频噪声。


37rs00038406pp200qr7

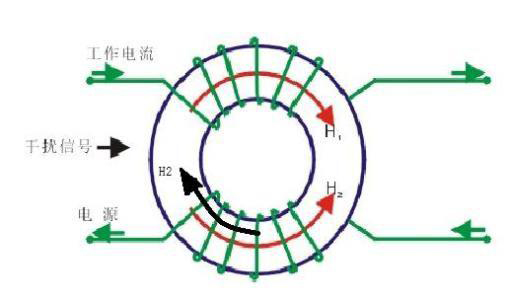

共模电感器的两组线圈绕在磁环上,绕相同的匝数,同一个方向绕制,只是一组线圈绕在左侧,另一组线圈绕在右侧。共模电感器采用高磁导率的锰锌铁氧体或非晶材料,以提高共模电感器性能。

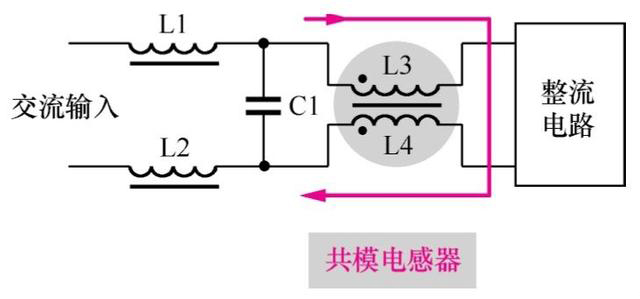

1)正常的交流电流流过共模电感器分析。220V交流电是差模电流,它流过共模电感器L3L4的方向如图中所示,


37rn000387r33286q831

两电感器中电流产生的磁场方向相反而抵消,这时正常信号电流主要受电感器电阻的影响(这一影响很小),以及少量因漏感造成的阻尼(电感),加上220V交流电的频率只有50Hz,共模电感器电感量不大,所以共模电感器对于正常的220交


流电感抗很小,不影响220V交流电对整机的供电。

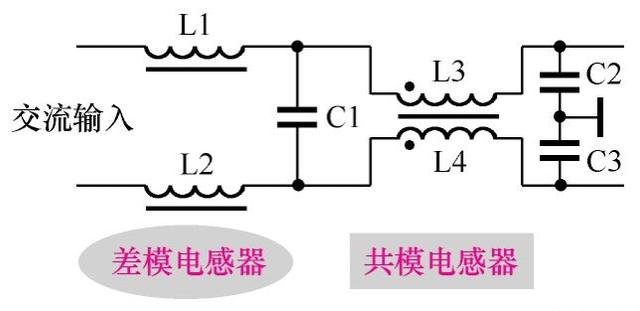

2)共模电流流过共模电感器分析。当共模电流流过共模电感器时,电流由于共模电流在共模电感器中同方向,共模电感器L3L4内产生同方向的磁场,


37s000019os5314o91rq

这时增大了共模电感器L3L4的电感量,也就是增大了L3L4对共模电流的感抗,使共模电流受到了更大的抑制,达到了衰减共模电流的目的,起到了抑制共模干扰噪声的作用。
