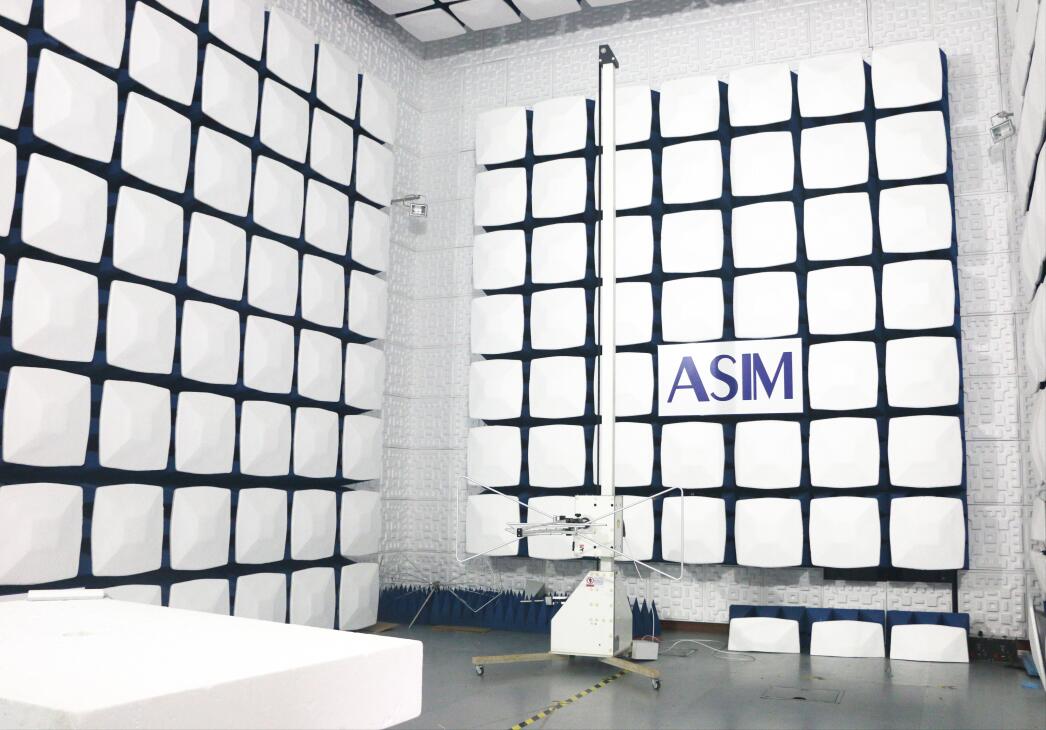

电路ESD防护设计
静电放电(ESD)测试,芯片级一般用HBM做测试,而电子产品则用IEC61000-4-2的放电模型做测试。为对 ESD 的测试进行统一规范,IEC61000-4-2具有严格的瞬变冲击抑制标准,电子产品必须符合这一标准。 大多数生产厂家都把IEC61000-4-2看作是ESD测试的事实标准。我国的国家标准(GB/T 17626.2-1998)等同于IEC61000-4-2。大多是实验室用的静电发生器就是按IEC61000-4-2的标准,分为接触放电和空气放电。 IEC 6100
查看详情 +
-
改善ESD静电放电的设计策略——接地
当发生ESD静电放电时,应该让其尽快旁路入地,不要让ESD静电直接进入内部的电路。内部的电路如用金属机箱屏蔽,则机箱应良好接地,接地电阻要尽量小,这样放电电流可以由机箱外层流人大地,同时也可以对周边电子产品产生的EMI噪声进行良好的屏蔽,避免影响内部电路。 对于金属机箱,通常内部的电路会通过I/O电缆、电源线等接地,当机箱上发生静电放电时,机箱的电位上升;而内部电路由于接地,电位保持在地电位附近。此时,机箱与电路之间存在着很大的电位差,
查看详情 +
-
何为tvs管,有什么作用?

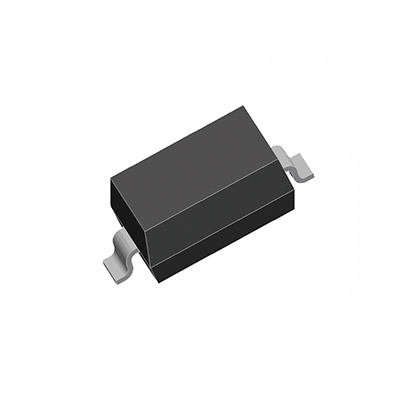

何为tvs管,有什么作用?TVS(Transient Voltage Suppressor)管,也称瞬态电压抑制二极管,是在齐纳二极管工艺基础上发明的一种新型高效电路保护元器件,p秒级别的响应时间和高浪涌吸收能力是tvs管的核心优势。tvs管的工作原理,与常见的齐纳二极管极其相似,在一定范围内,均可以限制电路中两端的电压,使得两极间的电压箝位稳定在一个安全值,从而有效地保护电路中的精密元器免受破坏高压、高流、高涌破坏。目前,tvs管广泛应用在家用电器、计算机系统、通讯设备、汽
查看详情 +
-

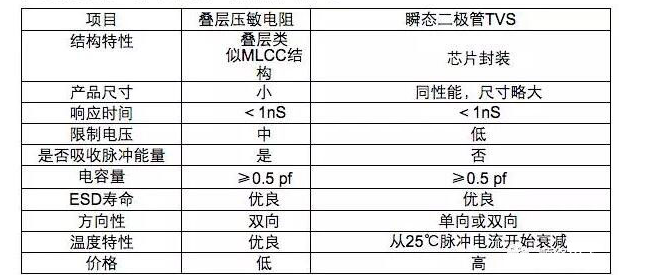

TVS跟压敏电阻的不同点
1、最大直流工作电压(Vdc): 压敏电阻器的最大直流工作电压必须大于信号线的直流工作电压(Vn,即VdcVn。 2、电容Cp (Capacitance): 对于高频率传输信号,电容Cp应小些,反之亦然。如在USB3.0、HDMI 接口使用小于1pF压敏电阻。 3、内阻匹配(Resistance Match): 被保护元器件(线路)内阻R(R 2Ω)与压敏电阻瞬态内阻Rv关系:R 5 Rv;对于内阻较小的被保护元器件,在不影响信号传输速率的情况下,尽量采用大电容压敏电阻。
查看详情 +
