智能家居的ESD整改案例

来源：发布日期 2019-10-30 17:31:09浏览：-

分享至：

加入收藏

随着电子技术的不断创新，智能家居逐渐走进了千家万户。由于智能家居的使用者都是普通大众，并且南北使用的环境差异大，所以ESD问题是电子工程师在设计产品时所要考虑的一个重要因素。

本次实验的产品为某个大品牌的智能家居，客户在进行ESD测试的时候发现，如果用静电枪的空气放电对着屏幕测试的时候，屏幕很容易出现花屏的现象，但是再进行整机测试的时候，对着整机的GND进行空气放电的时候，产品不会出现花屏的现象。

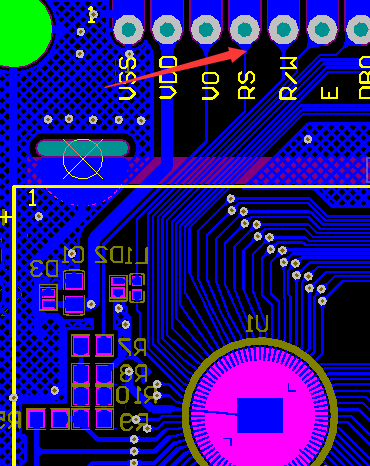

通过对实验现象的分析，判断是显示屏本身出现了抗干扰不过的情况。查看其PCB LAYOUT图，如下图：

从PCB LAYOUT上可以看到，整改屏的信号走线都很长，信号回路都比较大。如果其中有一条敏感信号，那其暴露在空气放电产生的瞬态磁场中，就容易产生感应电动势（即di/dt)。

整改措施：我们对其MCU与主板MCU之间的通信信号对地并联ESD（型号:ESD5D100TA）,再进行空气放电的时候，发现有点提升，但是并不能达到客户的要求。

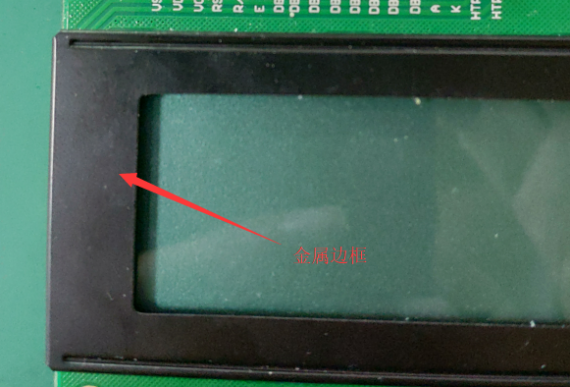

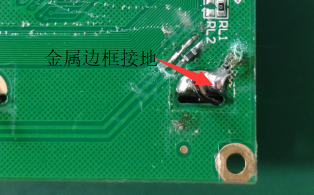

根据实验现象，处理这种受磁场干扰，我们一般还会用到另外一种EMI器件---磁珠。很多工程师都会认为，磁珠一般都是用来解决辐射。但是大量的实验证明，磁珠对静电一样起着重要的作用。于是我们在信号网络RS上串联磁珠（型号：CVB1005C182T），并且通过分析，屏上的有一个固定的金属片，原先的设计是没有接地的，整改的时候将其与PCB 的GND相连，并且搭接比较好。如下图：

整改后再去测试的时候，发现空气15KV打在屏幕上，屏的工作状态没有任何异常。测试通过！
