稳压tvs瞬态二极管选型时需要注意什么?
稳压tvs瞬态二极管是一种二极管形式的高效能保护器件,是吸收浪涌功率用的,能在极短时间内(最高达10-12秒)承受反向电压冲击,使两极间的电压钳位于一个特定电压上,避免后面的电路受到冲击。

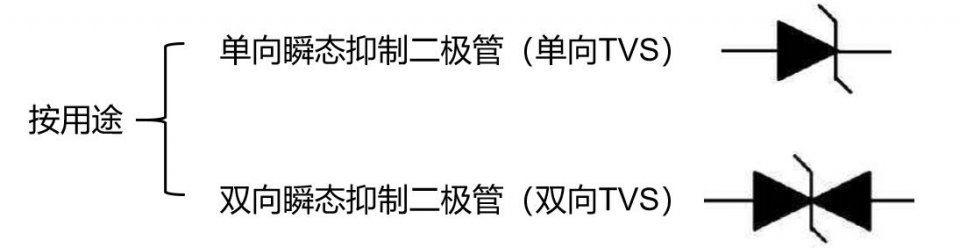

瞬态抑制二极管按用途可分为

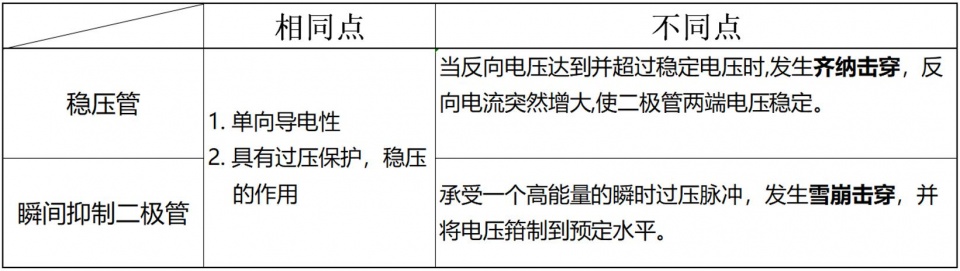

单向瞬态抑制二极管与稳压管二极管符号相同,正向特性与普通二极管也相同,那它们之间有什么区别?

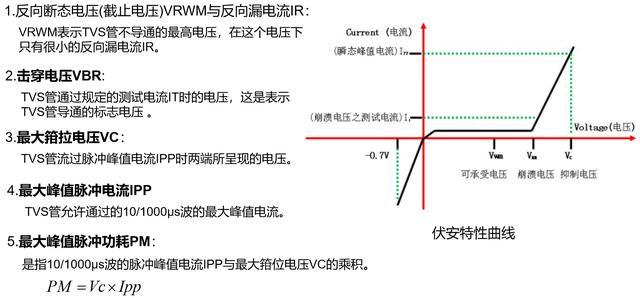

瞬态抑制二极管选型时主要参数有那些?

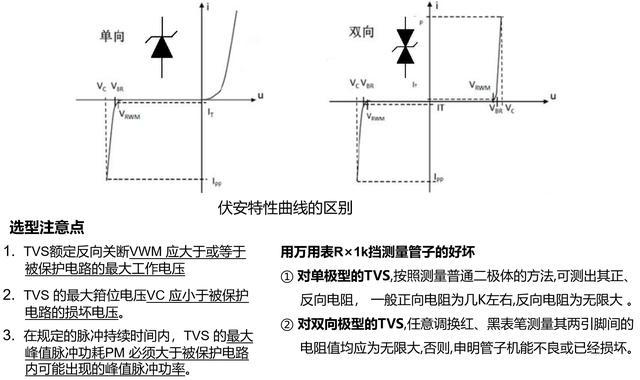

选型时需注意什么?它的好坏又怎么去测量?

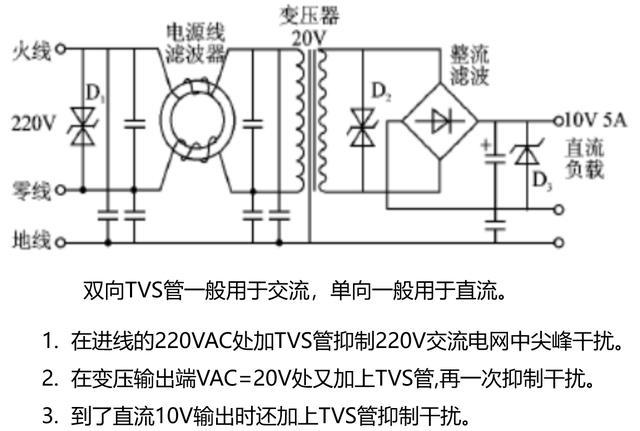

瞬态抑制二极管在电路中的应用
如12V直流电有尖峰毛刺,电路保护电压27V,实测最大IPP=15A,需要选择那种规格的瞬态抑制二极管去抑制尖峰干扰。。

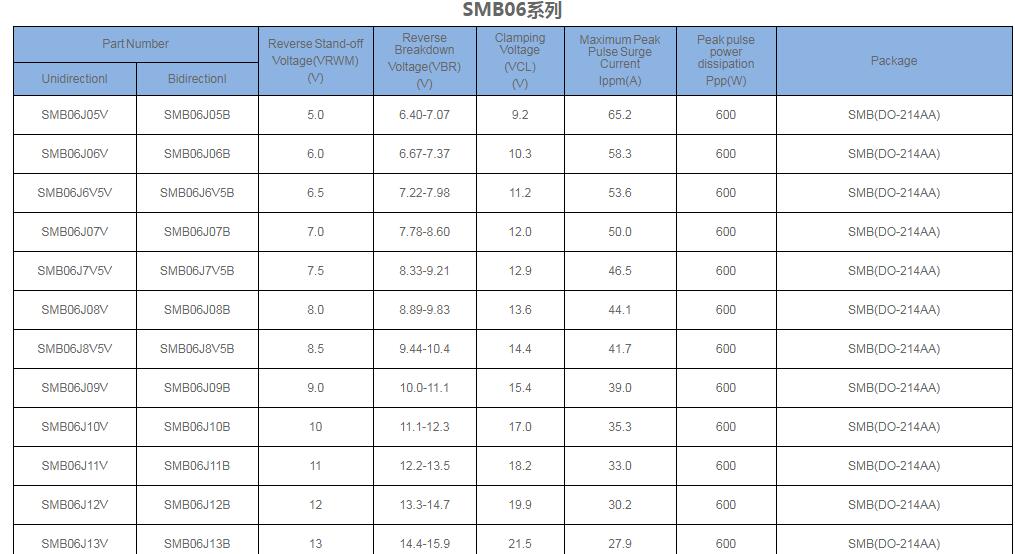

根据保护电压可以选择SMB06J05V,管子自身瞬间承受的功率
PM=VcxIpp=26x15=390W,小于管功率600W。
12V电压可能也不是太稳定,在不影响保护电路的情况下,建议箝位电位可以选高点,避免管子频繁动作。
