无线充电手机EMC不达标怎么办?无线充EMC整改案例分析

返回列表
来源:发布日期 2020-07-01 15:40:54浏览:-
分享至:
加入收藏

目前市场上的无线充电手机主要分为5W7.5W10W15W标准。5W称为普通无线充电,超过5W称为支持快速无线充电。因此,无线充电的无线充电标准多种多样,如iPhone快充、三星快充、华为快充电、LG快充等。

1、无线充电标准

5 w标准

最早以Lumia系列手机为市场主导,三星、LG等品牌紧随其后进行升级开发。到目前为止,市场上很多手机都支持5W无线充电。5W无线充电一般采用Qi BPP (baseline power profile)标准,所以只要无线充电器有Qi标志,就必须支持5W无线充电。这种无线充电模式是一种常见的FM模式,是目前市场上最大的无线充电器。

7.5 w标准

目前主要是指iPhone系列的手机标准,典型代表为小米mix2smix3(升级到10W)iPhone7.5W需要固定频率模式,即发射器线圈的工作频率必须在127.5khz左右。因此,如果你的iPhone使用无线充电器充电,适配器上有好几级电压输出,如果你能看到适配器的输出电压不是5V,那就说明无线充电器正在为iPhone无线充电7.5W

10 w标准

目前10W快速充电标准主要是三星系列手机,华为P20保时捷版,也支持hammer nut R1。市场上也有基于LGSony10W标准无线充电协议。从note5及后续系列旗舰机支持10W标准无线充电。三星10W的无线充电需要9V以上的电压。同时,对频率没有要求。它不一定需要一个固定的频率。变频充电手机也可以接受。它需要一个响应协议,该协议可以通过匹配后的电压提升来实现。我们经常看到9v1.67a被写在适配器上,为三星的10W快速充电做准备。

15 w标准

目前市场上的15W标准主要是指以华为mate20 pro为代表的手机。这种手机还需要双向通信加密,它需要严格的加密保护。目前只有华为原装无线充电器可以支持15W快速充电。它的输入电压也需要9V12V等高电压才能快速充电此外,华为mate20 Pro还支持反向无线充电

2、总结

5w-bpp:最通用、变频、单向通信和5v2a

7.5W:主要是iPhone,需要固定频率和单向通信。适配器的输入一般不是5V,常用9v2a适配器。

10W:主要是三星的,变频是OK的,有严格的编码协议,需要双向通信,适配器一般要求9v1.67以上。

10w-epp: LGSony等典型手机,可转换频率。该协议没有加密,需要双向通信,但比BPP更加严格。适配器通常需要12v1.5a的功率。

15W:以华为mate20 pro为代表,可实现变频和定频。该协议具有严格的加密算法和配对协议,需要双向通信。适配器需要超过9V(原来的10V,一般12v2a)

3EMC整改案例分析

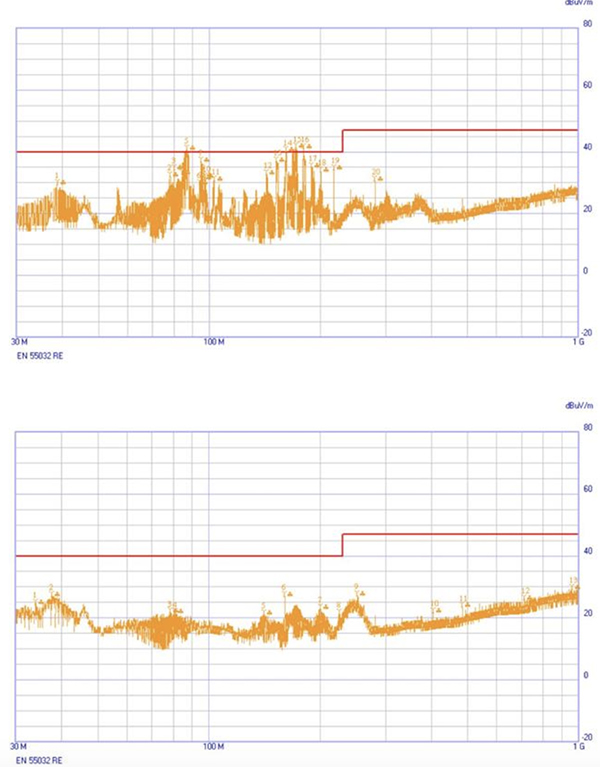

A无线充电产品通过en55032 B级标准,整改前后的测试数据如下:

某无线充电产品如下,过EN55032 Class B标准,整改前后测试数据如下

整流方法:在电源输入端加一个BDL

4、总结

由于其ESL非常低,BDL可以有效地降低高频噪声,有效地将高频噪声引入地层,减小噪声环路面积,从而降低辐射。
