网络电视OTT盒子的ESD整改案例

返回列表
来源:发布日期 2018-12-04 15:12:32浏览:-
分享至:
加入收藏


       一、     产品介绍

网络电视OTT盒子是现代信息家电中的重要成员,它的外形与家庭宽带猫相似的设备。只要家里有可以正常使用的网络,从路由器中分出一根网线与机顶盒的网络端口相连,就可以实现在线点播,在线直播,在线搜索全国各家电视频道,海外影台。使用方便价格便宜,欣赏价值大,为广大消费者提供高品质的现代化信息生活。

二、       公司介绍

深圳阿赛姆科技有限公司是韩国ASIM电子在深圳设立的办事机构,生产工厂位于台湾,深圳阿赛姆科技有限公司设立于深圳市龙华新区,是一家集电子元器件生产、销售及EMC整改为一体的的高科技企业,致力于为企业客户提供最专业的一站式EMC服务,立志成为国内专业的EMC方案提供商。公司拥有专业的技术整改队伍,整改经验及技术均领先同行。公司拥有先进的静电检测实验室,并和多家实力检测机构达成紧密的合作伙伴关系。为客户企业产品EMC保驾护航。

     三、ESD整改案例

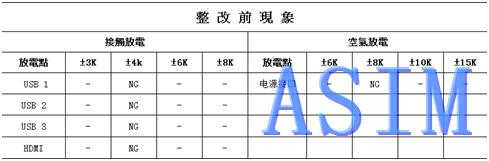

1         整改前现象

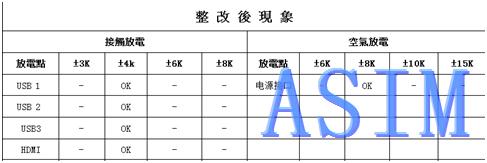

2         整改后现象




3         整改方法

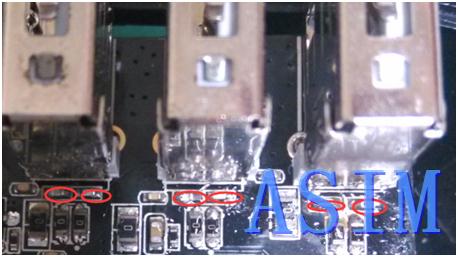

1、分别在USB1USB2USB3、的差分信号端口与地并联ASIM 高分子ESD(型号:CV0402VT6001T

如图红圈处:

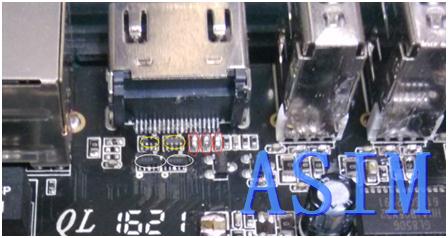

2、HDMI9D39D49D5(即红圈)处加ASIM高分子ESD(型号:CV0402VT6001T9L19L2(即黄圈)处添加ASIM共模滤波器(型号:CMF2010DH101MFR9D19D2(即白圈)处添加ASIM 半导体ESD(型号:ESD0524PA)

如图
