USB端口使用的ESD保护器件该如何选型?

返回列表
来源:发布日期 2020-12-10 16:48:31浏览:-
分享至:
加入收藏

通用序列汇流排是连接电脑系统与外部装置的一种序列埠汇流排标准,也是一种输入输出介面的技术规范,被广泛地应用于个人电脑和行动装置等讯息通讯产品,并扩充至摄影器材、数位电视、游戏机等其它相关领域。多媒体电脑刚问世时,外接式装置的传输介面各不相同,如印表机只能接LPT、数据机只能接RS232、滑鼠键盘只能接PS/2等。
大多数USB集成电路都是基于CMOS技术设计制造的,因此对ESD损伤非常敏感。此外,热插拔系统容易因用户接触或空气放电而引起ESD。当使用者插拔任何USB外设时,可能会发生ESD。

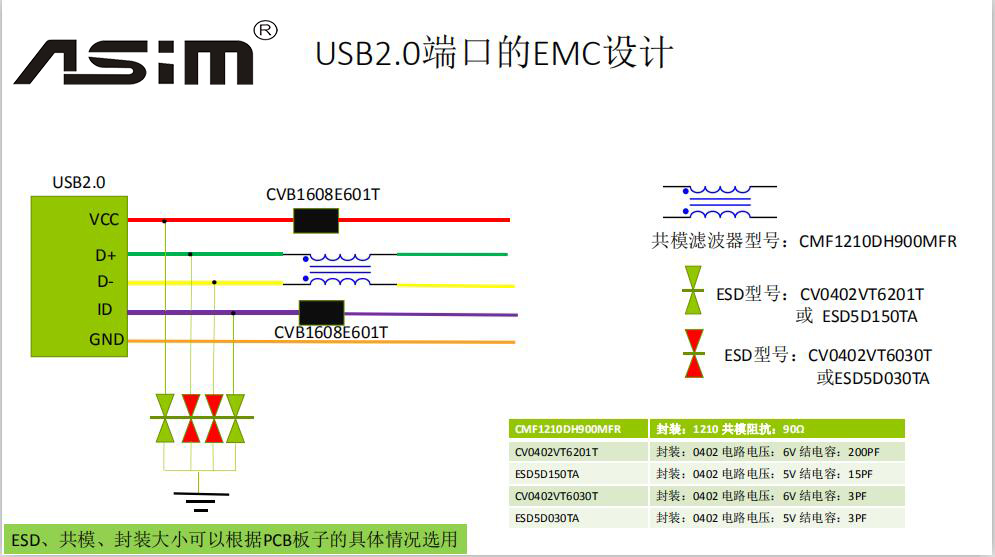

usb-1

空气放电可以在距离导电表面几英寸的距离产生,静电会损坏USB接口,导致USB IC故障。最糟糕的是,它会在电子系统中产生数据位重影。这些损坏和故障导致电子设备的“硬损坏”或部件损坏。
如果是硬损伤我们可以很容易地更换故障部件使系统回到正轨,如果有“软破坏”(CMOS组件性能下降),系统将继续产生不规则的数据位,故障排除将需要几个小时,并很难找到异常,而且需要不断重复测试。因此,ESD对于USB组件的保护是非常困难的。

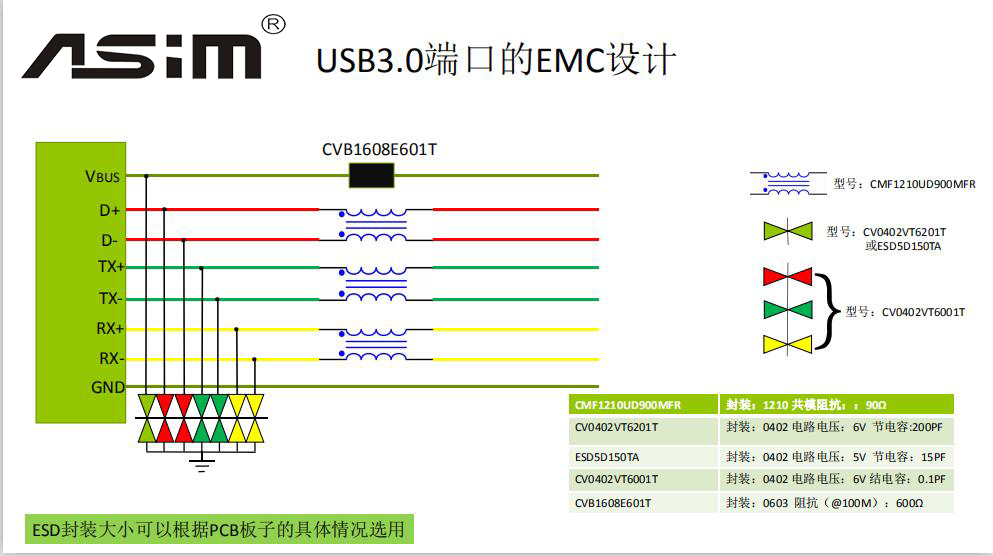

usb-2

ESD元器件不仅要符合以上所述的ESD业界标准,还牵涉使用能在高速数据传输情况下工作的先进半导体器件。因此保护串行端口的传统方法在USB应用中将会过时或者无效。
了解USB元件的ESD防护本质,有助于明确针对USB应用的半导体器件所必需的特性:
1.低电容(5pf),以减少高速速率下(480Mbps,USB2.0)的信号衰减。
2.快速工作响应时间(纳秒),可以在ESD脉冲的快速上升时间内保护USB元件。
3.低漏电电流,以减少正常工作下的功率能耗。
4.稳固耐用,在反复性的ESD情况下仍然完好无损。
5.集成度高,封装面积小。
