TVS管解决LED广告显示屏ESD静电问题

返回列表
来源:发布日期 2018-12-18 09:43:47浏览:-
分享至:
加入收藏



一、LED广告显示屏ESD静电问题分析

LED显示屏是一种平板显示器,由一个个小的LED模块面板组成。显示色彩丰富、高饱和度、高解析度、显示频率高的动态图像;适用性强:政府广场、休闲广场、繁华商贸中心、广告信息发布牌、商业街、火车站、体育场馆(UNILUMIN大运会)等。但由于经常暴露在环境恶烈的地方,所以对其自身电磁兼容(如ESD、浪涌)等方面也有很高要求。

二、   TVS管在LED广告显示屏ESD静电中的使用案例:






1、ESD静电测试原因分析:

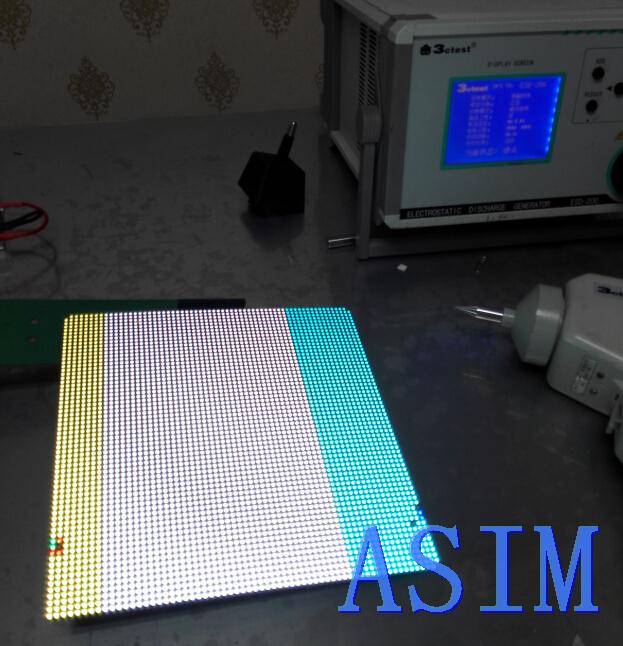

按照IEC61000-4-2空气±8K标准。对显示屏LED灯进行空气±8K放电,在白色灯全亮状态下,出现两组LED灯颜色失真的现象,后经分析为在对机器LED灯实施空气±8K放电时,造成了相对应的驱动IC被ESD静电损坏。

 2、TVSESD静电整改措施:

在确定原因后,重新更被ESD静电损坏的换驱动IC,重新上电点亮后显示正常。于是在相应的驱动IC PIN脚对地位置增加防静电TVSTVS管型号:ESD0524CR),再对LED实施空气±8K±10K进行测试,均没出现损坏IC的现象。

更多ESD静电问题,可咨询右边“在线客服”,阿赛姆科技拥有专业的EMC技术团队为您解决各种ESD静电问题。欢迎致电:0755-23282556 QQ  3544826778
