TVS二极管在直流和交流电路中的应用
TVS二极管是能快速吸收电路浪涌的保护器件，对后级电路可以起到保护作用，它有单向也有双向的，适用于电源产品、通讯设备、家用电器等。

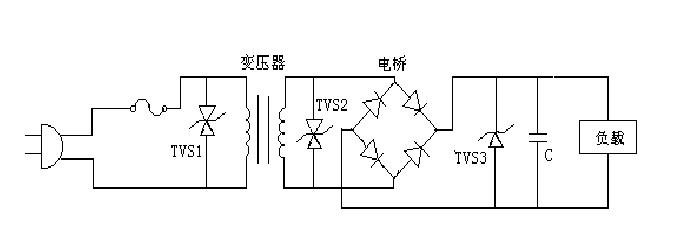

在交流电路中一般应用的是双向TVS二极管，因为在交流电路中有两个方向的浪涌电压冲击。它的作用是有效地抑制电路中带来的冲击脉冲。双向TVS二极管在交流电路中的，电路中出现过压时候，反向工作电压会上升到击穿电压而被击穿，这时候出现击穿电流，电压达到峰值IPP两端的电压就会被箝位到VC以下。这样就保护了后面的元器件以及后级电路。
直流电路中要想电路安全可靠，TVS管的最高反向工作电压不能低于1.2倍电路输入电压。直流电源或者其他输出系统要和TVS二极管并联，所以单向TVS二极管用的比较多。
TVS二极管具有响应时间快，优异的吸收脉冲能力等特点。比如一些消费电子对于静电放电很敏感，所以TVS二极管在直流电路应用相对交流电路更广泛。【推荐阅读】
