TVS二极管在RS-485通讯线路的应用
TVS二极管SMB06J05V怎么使用效果达到最佳。SMB06J05V符合15KV空气放电和30KV接触放电的ESD防护等级标准,小于1ps的响应速率、600w10/1000us、小于0.01%的尖峰能量浪涌能量容量,这些主要的电气特性使其非常适合在接口保护中。
下图所示为tvs二极管在RS-485无线通讯模块接口的应用。在保护RS-485通讯接口不受静电或者浪涌损坏一般用SMB06J05V来做接口保护如图所示,当静电或者浪涌电压高于5V时,SMB06J05V会开始动作,将电压控制在很低的位置,如果峰值电流IPP低于电路的电流,最终电压会被控制在9.2V左右,从而保护了后一级的器件不受静电或者浪涌的损坏。

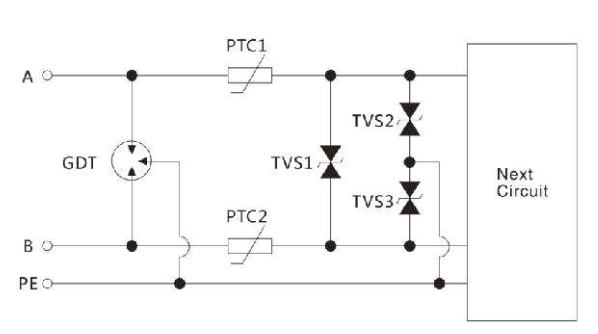

RS-485接口保护电路图
集成运放对外界电应力非常的敏感。因此,在使用运放的过程中,如果因操作失误或工作条件不正常,经常会出现过大的电压或电流,特别是浪涌和静电脉冲,从而很容易使运放受损或失效。5V输出的直流稳压电源,在其稳压输出端加上SMB06J05V,可以保护使用该电源的仪器设备,同时还可以吸收电路中的峰值电压,从而保护晶体管。因此建议在每个稳压源的输出端增加一个SMB06J05V管,这样可以大幅度地提高整机的可靠性。
