TVS二极管的ESD原理

来源：发布日期 2019-11-12 15:16:28浏览：-

分享至：

加入收藏

静电是一种自然现象，产生的方式也是多种多样的，像是接触，摩擦，电器间的相互感应都会产生静电。具有高电压，低电量，小电流和作用时间短的特点。

静电可以产生几千伏甚至是上万伏的静电，在很多领域都会造成严重的危害，在电子产品的运行中也是极不稳定的，甚至会损坏。

静电保护对高密度，小型而又复杂的电子产品来说非常重要，特别是市面上一些快消类和便携式电子产品对主板的面积要求很严格并且容易受到静电放电的影响。一些采用了比较复杂的半导体功能电路，对于瞬变过程的影响更加敏感，会导致静电问题更加严重。

电路保护元件应该根据要保护的布线情况，电路板空间以及被保护电路的特性来决定。其中一个很重要的因素就是器件的钳位电压，钳位电压是在esd器件里跨在tvs上的电压，是被保护的应变电压。

许多保护元件都可以被设计成可吸收大量的能量，由于元结构或设计上的原因也导致其具有很高的钳位电压。由于变阻器的钳位电压太高不能提供有效的esd保护。另外，由于变阻器的高电容也不能给高速数据线路提供保护，tvs二极管正是解决此问题的关键性元件。

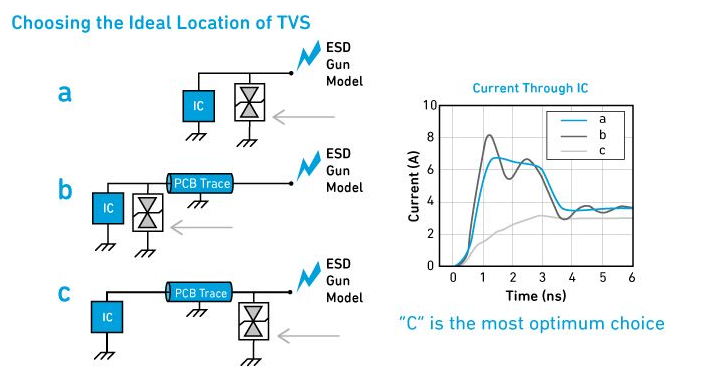

TVS二极管是专门设计用于吸收esd能量并且免受esd静电损害的保护元件，在电路板布局时，TVS布局前的导线长度应该减到最小，因为快速的脉冲可能导致tvs保护能力下降。
