双向与单向TVS管有什么差异

返回列表
来源:发布日期 2019-08-26 14:49:13浏览:-
分享至:
加入收藏



1. 单向的TVS的特性与稳压二极管相似,双向TVS管的特性相当于两个稳压二极管反向串联;

2. 极间结电容(Cj)单向的比双向的大。

3. 电流曲线不同。单向TVS管的电路符号跟一般的稳压管相同,正向特性跟一般的二极管相同,反向特性典型的PN结雪崩器件。双向TVS二极管正反向都是典型的PN结雪崩器件。

封装型号

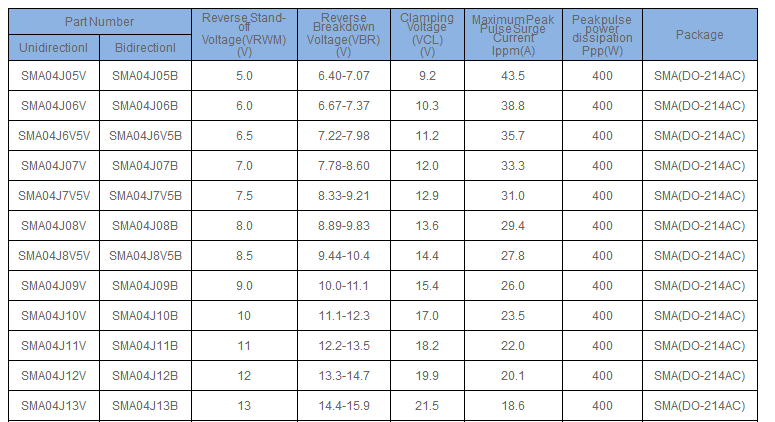

单从型号表面我们就可以判断,虽然不同品牌命名方式不同,但都有规律,列如下图二是深圳阿赛姆SMA系列TVS管规格书,前面是单向,后面是双向,明显看出双向单向的字母不一样,双向是B,单向是V  。

tvs管

 看规格书

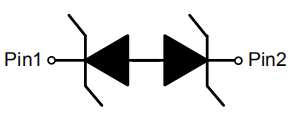

双向tvs

双向TVS

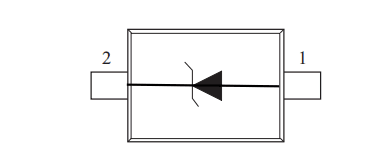

单向tvs

单向TVS

单向TVS管保护器件仅能对正脉冲或者负脉冲进行防护,而双向TVS管保护器件一端接要保护的线路,一端接地,无论来自反向还是来自正向的ESD脉冲均被释放,更有效地保护了IC

单向TVS管的正向特性与普通稳压二极管相同,反向击穿拐点处近似“直角”的硬击穿为典型的PN结雪崩。当有瞬时过压脉冲时,器件的电流急骤增加而反向电压则上升到箝位电压值,并保持在这一水平上。

双向TVSV-I特性曲线如同两只单向TVS“背靠背”组合,其正反两个方向都具有相同的雪崩击穿特性和箝位特性,正反两面击穿电压的对称关系为0.9VBR()/VBR () 1.1。一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉。
