瞬态抑制二极管对电路的保护作用
瞬态抑制二极管与稳压二极管的工作原理是相同的,但它们的结构上有一定的差别。其中比较大的差别就是稳压二极管的PN结面积比较小,可以承受的反向电流也很小。
小功率的稳压管(功率在0.5~1W之间)最大的反向电流是几十mA到几百mA;而TVS瞬态抑制二极管的PN结面积相对来说比较大,能够耗散的功率也较大,允许最大的反向电流可达几安到几十安。所以它可以吸收瞬时高电压脉冲所造成的瞬间大电流。一般稳压二极管的功率是0.5~3W,而瞬态二极管的功率可达300W到1500W,有些用于高压的能够达10kW以上。

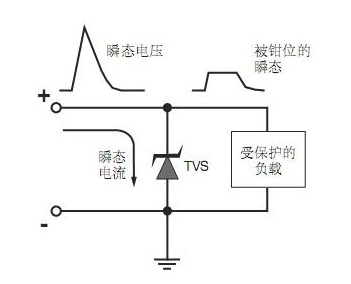

瞬态二极管作保护的电路如上图所示,它并联在保护的电路上。它不需要限流电阻R。如果被保护的电路工作电压是+4V,则可选5.5~6V击穿的二极管。在正常工作时,瞬态二极管不工作,相当开路;当工作电压中有瞬间高压脉冲时,瞬态抑制二极管在高压脉冲作用时被箝位于8V左右,此时8V电压对4V工作的电路是安全的。当高压脉冲过去后,瞬态二极管又相当开路。
