瞬态抑制二极管又叫TVS管,瞬态抑制二极管是防浪涌功率用的,很短的一个时间内受到反向电压冲击,使两极间的电压钳位在一个固定电压上,避免后面的电路受到冲击,做过压保护,在通信电子设备等产品中很常见。连接的时候必须反向工作在电路电源、地两端,跟稳压二极管差不多,但不需要限流电阻。
     压敏电阻也有类似作用,但是TVS管相对比压敏电阻性能要好,特别是反向导通的时间,远远比压敏电阻要快,反向漏电流也小很多,工作温度也要高。
    在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,他的工作阻抗立即降到很低的导通值,允许大电流通过,并将电压箝制到一个水平,更有效地保护电子线路中的精密元器件免受损坏。
最小的TVS管,比一颗芝麻粒还小,但却能泄放高达两万伏的电荷!保护平板、数码摄像机、数码相机和蓝牙耳机等电子设备。回应时间不到半ns,能以极快的速度应对释放的ESD。这种瞬态抑制二极管可用于制造外形更小、更为复杂的电子设备,也有助于提高产品的可靠性和品质。

瞬态电压抑制二极管

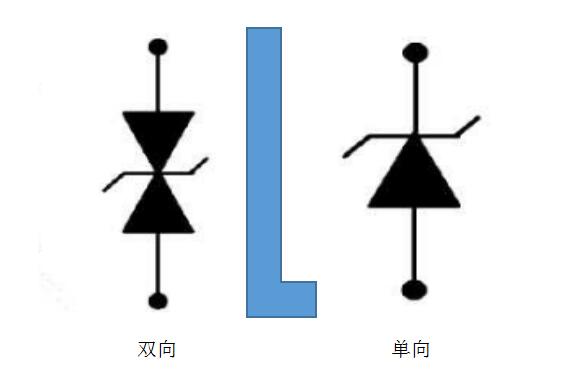

TVS管可以按极性分为单极性和双极性两类,可分为单向瞬态抑制二极管和双向瞬态抑制二级管。

双向TVS管可以在正反两个方向吸收瞬间脉冲功率,并且把工作电压箝制到预定水平,双向TVS管常用在交流电路,单向TVS管一般多用于直流电路。在反向工作时候,规定的脉冲条件下,元器件通过的最大脉冲峰值电流。IPP跟最大箝位电压的乘积,这就是瞬态脉冲功率的最大值。

单向TVS管的正向特性跟普通稳压二极管一样,反向击穿拐点近似“直角”为硬击穿,为典型的PN结雪崩器件。从击穿点到Vc值所对应的曲线段表明,当有瞬时过压脉冲时,器件的电流急骤增加而反向电压则上升到箝位电压值,并且保持在这一水平上。

瞬态电压抑制二极管

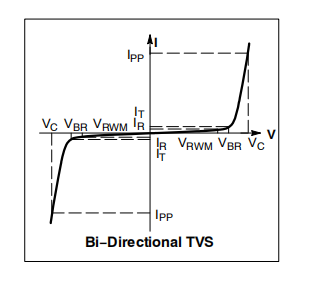

双向TVS管的特性图

平常使用时应该正确选取TVS,使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。器件在发生击穿的区域内,在规定的试验电流I(BR)下,测出器件两端的电压称为击穿电压,在这个范围内,二极管成为低阻抗的通路。
