如何正确的使用TVS二极管
TVS二极管在电子线路中,主要用在电源和信号中,解决静电放电瞬态脉冲和浪涌瞬态脉冲对电源和IC信号IO的影响。根据TVS管的功率的不同,将小功率的TVS管用来抑制静电(如封装:,DFN0603,DFN1006,SOD523,SOD323等);将大功率的TVS管用来抑制浪涌脉冲(如封装:SMA,SMAB,SMC,SMD,SM8S,插件的P600等)。
使用TVS二极管的时候要注意一下参数的选择:
①反向击穿电压(VRWM)>要保护电路的工作电压,即TVS管在信号电压或电源线电压时不能被击穿
②峰值脉冲电流(IPP)>瞬态电流。TVS管必须能承受所施加的高能量脉冲,在实验中不能被烧坏。
③钳位电压(Vc)<电路的耐受电压。TVS管的钳位电压将随着电流的增加而增加,能比额定的反向峰值电压高25%。
④结电容(Cj),对于信号线路,在使用TVS二极管的时候,需要注意结电容是否对信号的传输是否有影响。

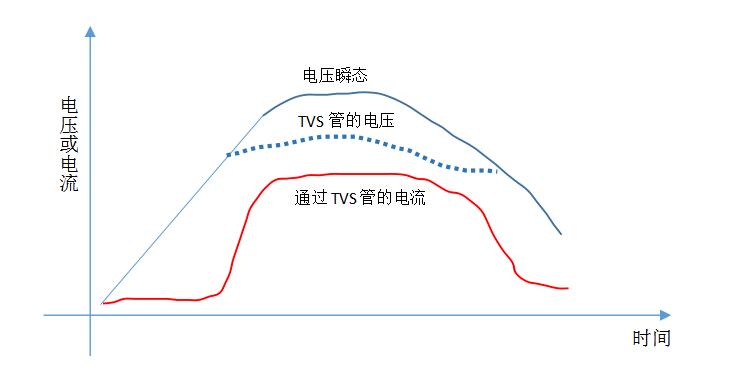

TVS二极管相应曲线
TVS二极管在工作的时候,能够瞬间从高阻态变成低阻态,并且能给瞬态脉冲提供一条低阻抗的回路,使得瞬态脉冲能够在最小的回路中,回到初始电位。所以我们在使用TVS管的时候还需要注意TVS管的泄放地,需要一个完整的泄放地,完整的泄放地的长宽比为3。TVS管在瞬态脉冲的冲击下,起开关作用,只有TVS管能形成一条更低阻抗的回路;使用效果才会最佳。并且在使用TVS管的时候,搭配着磁珠一起使用,那么整个方案会有更好的效果。
