NFC天线的ESD型号选用原则

来源：发布日期 2021-02-05 14:03:38浏览：-

分享至：

加入收藏

NFC天线的ESD选用的5项要求：

第一、为符合这类电子产品轻薄小巧、易于携带的需求，ESD保护组件的尺寸必须够小，例如0402封装尺寸，甚至0201封装尺寸，以达到在PCB设计上兼具高聚集度及高度弹性的优势。

第二、ESD保护组件接脚本身的寄生电容必须要小，避免讯号受到干扰。例如使用在天线(antenna)的ESD保护组件，必须考虑到天线所使用的频段，不同频段所能够接受的最小寄生电容值，通常使用在天线的ESD保护组件其寄生电容值必须小于1pF,甚至更低。

第三、ESD保护组件所适用的最大工作电压及单向或双向特性的选择，必须考虑讯号上下摆动的最高及最低电压，避免讯号受到影响。例如使用在手机的天线，讯号最高电压通常会超过10V且最低电压会低于0V,必须选择适用此讯号电压的双向ESD保护组件;使用在GPS的天线，最高电压通常小于5V且最低 电压不会低于0V,可使用5V单向的ESD保护组件。

第四、ESD防护组件本身对ESD事件的耐受能力必须要高，最少要能承受IEC 61000-4-2接触模式8kV的ESD轰击。

第五、也是最重要的，ESD保护组件在ESD事件发生期间所提供的箝制电压(clamping voltage)必须要够低，除了提供受保护电路免于遭受静电放电的冲击而造成永久的损伤，还要能确保讯号传输不会受到ESD的干扰。

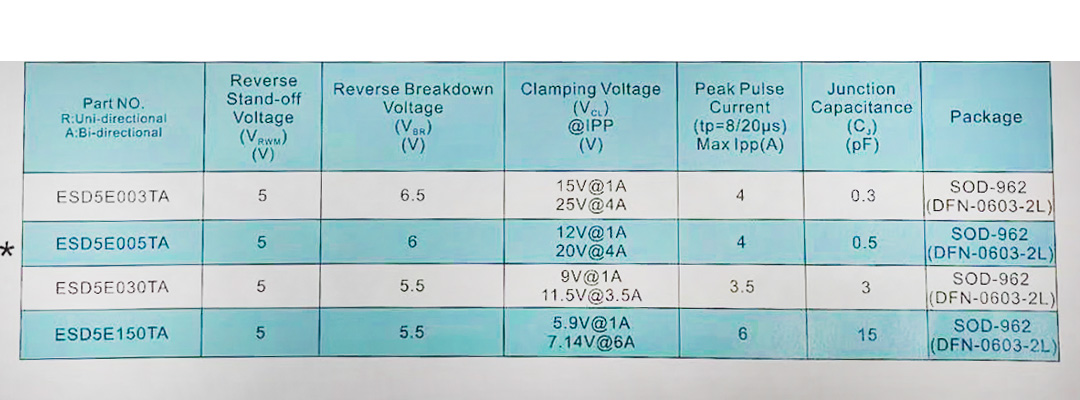

对于ESD保护组件的设计需要同时符合上述所有要求，困难度变的很高。阿赛姆科技拥有先进的ESD防护设计技术，针对可携式电子产品，利用自有的专利技术推出一系列SOD-962、低电容、双向的ESD保护组件。可以满足可携式电子产品轻薄小巧对于组件封装的严苛要求。如此细小的封装尺寸，更可以整合到系统模块，作为系统ESD的防护将更具弹性。
