利用信号线共模扼流圈有效消除共模噪音

返回列表
来源:发布日期 2020-08-11 10:44:28浏览:-
分享至:
加入收藏

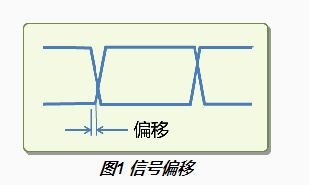

在信号线中使用共模扼流圈的目的是消除共模噪声由于共模扼流圈是变压器的一个应用元件,它可以改善差动传输电路的偏置功能。在差动传输电路中,最好设计两条线路处于平衡状态,但不平衡制造引起的线路不平衡事件经常发生。在这种情况下,两线的信号到达时间会不同,从而导致传输信号偏移。

xinhao-gm-1

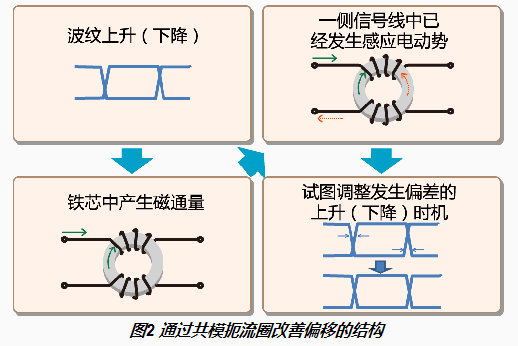

共模扼流圈的结构与变压器相同因此,当两根信号线的上升/下降时机不平衡时,共模扼流圈会在另一侧产生电动势,以保证电流的平衡。该方法可以使差分信号的时序一致,改善偏移量。

xinhao-gm-2

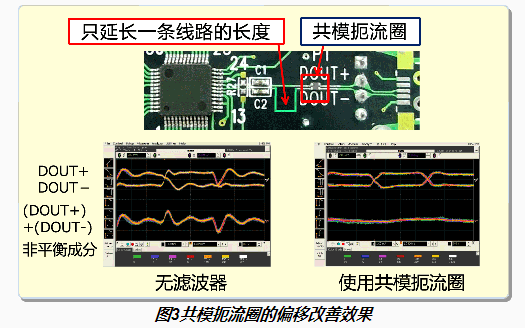

这是在精心设置了不同线路长度的差分传输线中检测到的纹波可以看到,dout +dout -的上升/下降时间在没有滤波器(共模扼流圈)的情况下是有偏的。当两行平衡时,dout +dout -的和应该是一个固定的值。此时,由于平衡的破坏,一定程度上存在抵销。当插入共模扼流圈时,两线的升序/降序定时是一致的。可以看出,dout +dout -之和基本固定,偏移量得到改善。

xinhao-gm-3

共模扼流圈等效电路图

下面这些行人应该已经知道了,但是由于我经常被问到这些问题,我想借此机会介绍一下共模扼流圈等效电路图中记录的黑点的含义。

共模扼流圈的等效电路图如图4所示。

xinhao-gm-4

它基本上和变压器的形状一样在线圈的一边有两个黑点经常有人问,“这是否意味着线圈开始旋转?”“事实上,这并不意味着黑点上有什么东西,这是两个线圈中磁键的方向。共模扼流圈的结构已经在以前的报告中描述。共模扼流圈工作时,两个线圈的磁通和共模电流应相互增强,并同时抵消差模电流。因此,当两个线圈被打乱时,往往会产生相反的效果。

xinhao-gm-5

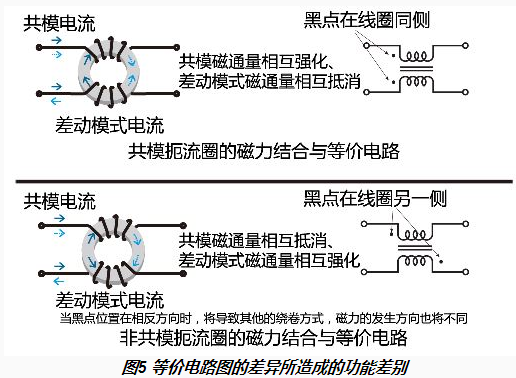

如图5的上半部分所示,当等效电路上的黑点和线圈在同一侧时,磁绑定起共模扼流圈的作用。如下半部分所示,当等效电路上的黑点在线圈的另一侧时,磁绑定将不再作为共模扼流圈发挥作用。

可以看出,黑点的位置表明了各线圈磁力组合的方向,并不意味着黑点旁边有任何东西。

此外,黑点原本表示变压器使用时电压的极性。
