ESD空气放电，是指静电枪头没有直接接触金属，通过空气放电的方式注入PCB板上；按照实验标准的测试方法，对于孔缝等人体无法直接接触的端口进行空气放电实验。

一、描述：

本次实验产品是一款蓝牙音箱，其外露的端口主要有AUX，以及USB金属端口；AUX端口为塑胶，按照实验标准，对其进行空气放电8KV，在测试的时候，我们发现样机很容易会出现声音异常现象，并且无法正常关机，需直接断电才能消失。重新上电后，音箱的声音已经发生了变质，判断等级为D级。换一块PCB板后样机可以重新工作。

二、整改过程：

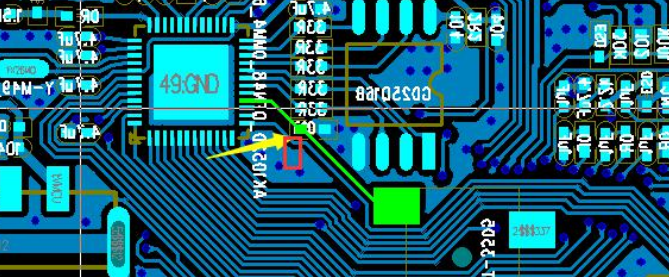

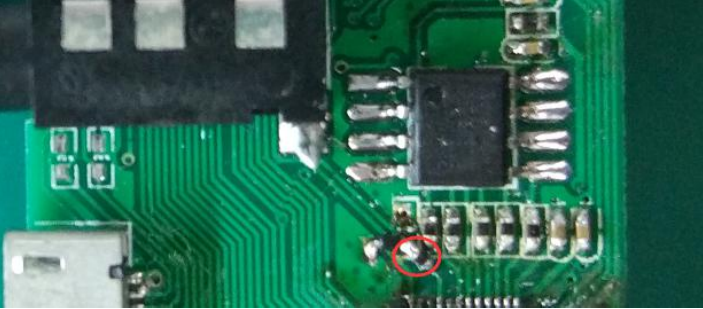

经过审核AUX端口的结构，我们发现其内部有金属引脚延伸比较长，并且每个引脚都是直接与IC的PING脚相连；从而使得静电可以通过金属引脚直接干扰到IC引脚。所以首先在这三个引脚对地并联ASIM ESD（型号：CV0402VT6201T）,再进行空气放电的时候，发现样机没有出现之前出现的声音异常现象。如下图为整改PCB图

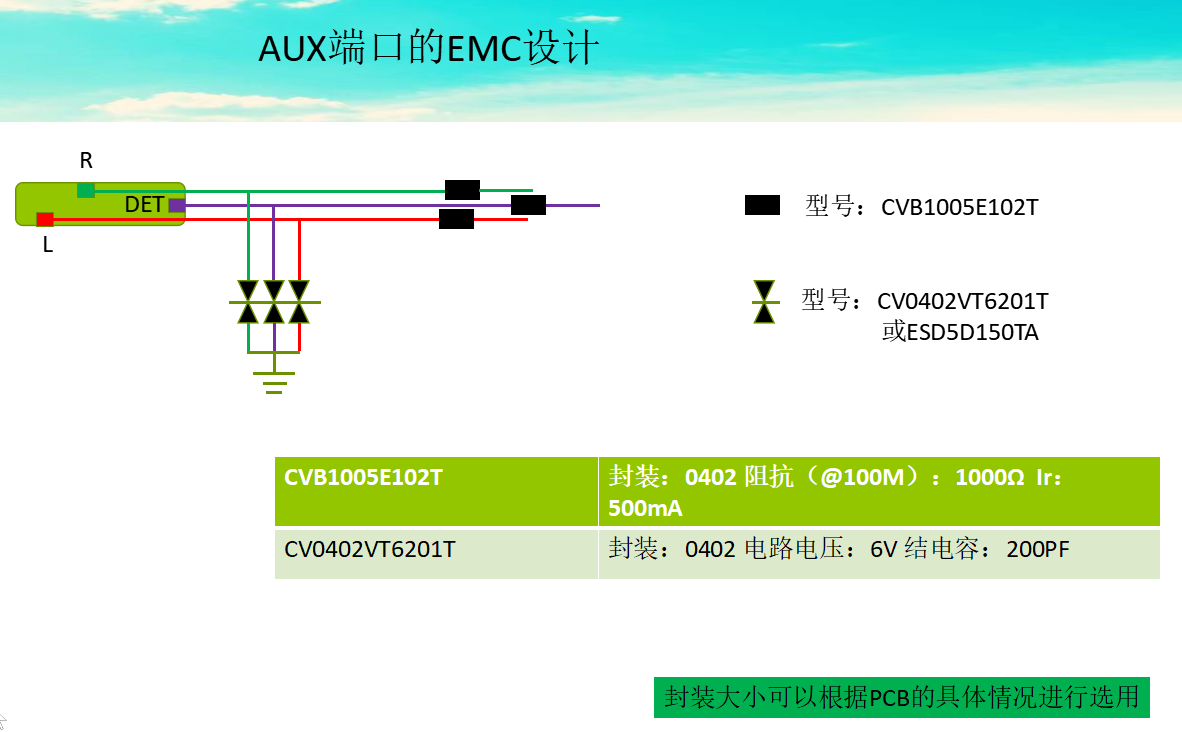

再此也设计出一般AUX的静电以及EMI防护方案:
