HDMI端口静电防护设计

返回列表
来源:发布日期 2019-08-07 14:30:02浏览:-
分享至:
加入收藏


    理论上HDMI是支持热插拔的。但为什么还有热插拔导致烧毁产品的情况?实际情况是HDMI热插拔时端口经常被烧坏,也就是俗称的静电损坏,由于HDMI是非常高速的数字信号,在设计发送接收芯片时,采用的抗静电保护电路一般只能耐1-2KV静电电压,但是在实际生活中,如果环境干燥,同时又有产生静电电压的条件,上5-8KV的静电电压是常见的,在设计的源端一般都会牺牲一些电容余量而配置ESD保护电路。

但有的机器为了节省成本而没有设计 ESD保护电路,就可能在带静电HDMI线插入时烧毁芯片。这一点,做HDMI线材测试的朋友肯定清楚,因为NA和TDR也有防静电要求,这个是同样的道理。

另外一个原因是我们的电网:中国的电源插座是2个插脚的,没有地线。对于部分家庭来说,即使是三相插座,地线也是没有接地的。一般用户在安装液晶电视和投影仪的时候,也不会另外接地线。这样更容易形成静电。

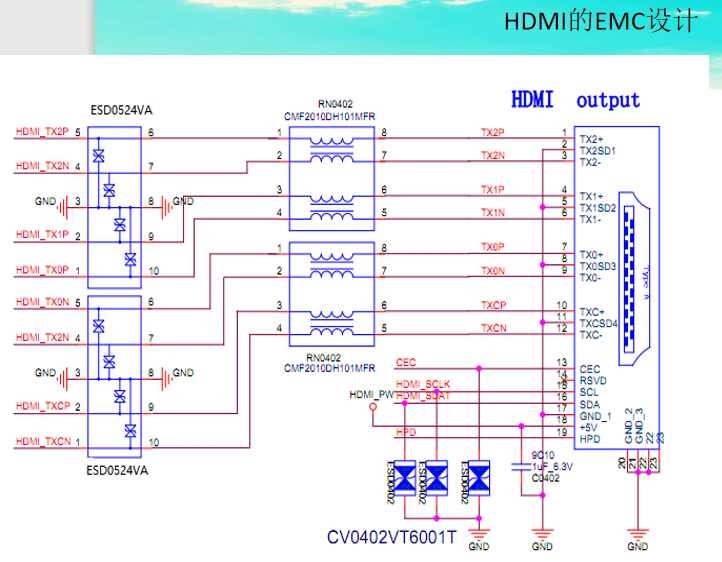

HDMI端口标准设计如下图:



ASIM型号:ESD0524VA、ESD0524UA  这两种是采用TVS阵列设计,体积小,结电容低(ESD0524UA结电容在0.25-0.5PF)对高速传输信号不会受到衰减,适用于HDMI 1.4端口高速传输,可以全方位静电保护。

ESD0524VA/ESD0524UV

封装:DFN-10 结电容:0.25-0.5PF

CV0402VT6001T

封装:0402工作电压:6V  结电容:0.1-0.5PF
