共模滤波器的应用EMI防护

来源：发布日期 2020-12-22 17:26:10浏览：-

分享至：

加入收藏

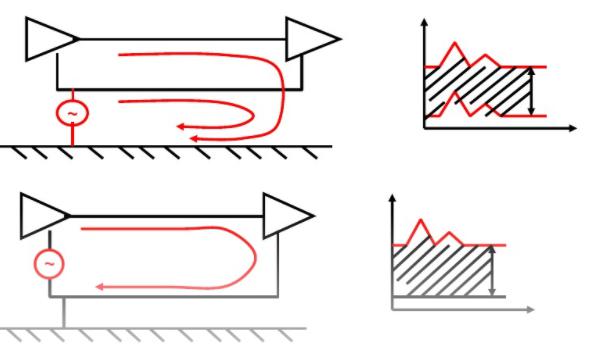

共模电感有时候也叫共模扼流圈，它是一种用于滤除共模干扰信号的EMC常用元器件之一 ，它由两个线圈同时绕在一个铁氧体上，这两个线圈匝数相同但是绕制方向相反，当线圈中流过干扰信号（差模信号）时，两个相反方向的磁场E1和E2会抵消；但是对于共模信号通过时，磁环中的磁通发生相互叠加，这就相当于有比较大的电感量，线圈呈现出高阻抗特性，产生强烈的阻尼效果来抑制共模电流，最终的结果就是抑制共模信号而对差模信号不影响。

共模电感应用

共模电感由于对共模的电磁干扰信号够起到很好的抑制效果，因此在很多电源电路高速信号电路都有应用，特别是开关电源产品 ，现在国内生产的一种小型共模电感，采用高频之杂讯抑制对策，共模扼流线圈结构，讯号不衰减，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器  。

还有一种共模滤波器电感/EMI滤波器电感采用铁氧体磁心，双线并绕，杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制，低差模噪声信号抑制干扰源，在高速信号中难以变形，体积小、具有平衡度佳、使用方便、高品质等优点。广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号...等。

共模电感EMI防护
