共模电感在开关电源中的应用
共模电感(共模扼流圈),构成各种滤波器对电磁干扰进行滤波,抑制各种高速信号产生的电磁波向外发射,所以它一般是应用于开关电源电路中起抑制作用。共模电感对交流电流起着阻碍的作用。对于共模电感,我们一般见的比较多的就是贴片和绕线等。
例如:在电路中有一组并行的线路,基本不会影响正常的信号通过,但是当带有有共模电流信号经过时,由于共模电流具有同向性,此时的线圈呈现为高阻抗状态,会产生较强的阻尼效果,在线圈内产生同向的磁场而增大线圈的感抗,这时候共模电流会被衰减,以此来达到抑制干扰的目的。

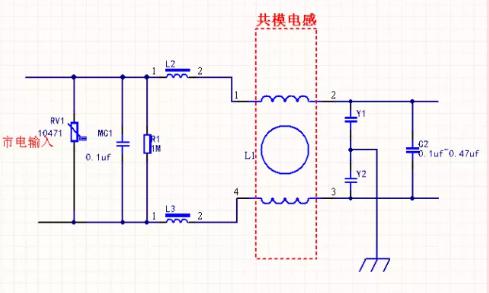

如上图所示:是开关电源电路中的部分原理图,其中起抑制共模干扰作用的L1就代表共模电感,共模信号是幅度相等且相位相同的信号,它产生的噪声是两根线分别对地的噪声。理解了共模噪声,共模电感在电路中如何起抑制干扰的作用,我们就知道为什么共模电感会接在交流电路中的一侧了。
