共模电感在CAN总线中的作用

来源：发布日期 2021-01-19 17:09:35浏览：-

分享至：

加入收藏

CAN电路使用共模电感，虽然在EMC中不能明确的对某一项有改善。很多工程师会在CAN外围增加电路。CAN芯片具有抗静电和瞬态电压能力。CAN总线是否要加共模电感，主要从电磁兼容方面考虑。

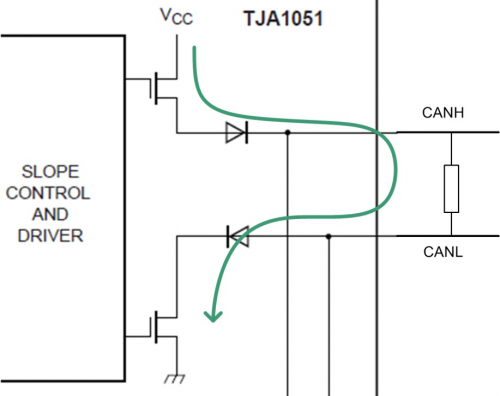

CAN内部有两个开源电路，开漏输出形式，驱动电路如图所示。这种可以使总线实现显性电平的驱动，而隐性电平则通过终端电阻放电来实现。

CAN驱动电路

总线固有差分传输对于共模干扰有很好的抑制能力，通过内部两个开源电路相减可很好地消除来自外部的共模干扰，但两个开源电路并非理想对称，快速上升，这会带来EMC电磁兼容问题。我们通过示波器看总线波形非常标准，浪涌，静电，EFT瞬态脉冲群，传导抗扰度都显示正常。但测试传导发射，就会显示异常，看起来很正常的总线实际却向外在发送传导干扰。

共模-can

CAN电路中，如果想总线的通讯更为可靠，解决接口的EMC问题，除了CAN收发芯片，另一种方法就是对CAN接口增加外围，共模电感是一种很好的选择。许多CAN收发器会超过传导骚扰限值。

共模电感具有降低骚扰的作用，不过总线加共模电感可能会引起谐振，瞬态电压问题。共模电感会有寄生电感，电阻等因素会影响总线信号质量，导致信号下降。共模电感感量较大，应用在收发器接口，热插拔等工作状态共模电感两端产生瞬态高压，有可能损坏can收发器。所以在应用仍要考虑其带来的谐振与瞬态电压问题。
