ESD二极管工作原理及选型注意事项

返回列表
来源:发布日期 2019-11-28 15:38:53浏览:-
分享至:
加入收藏

在电子产品开发设计中,我们通常会用到ESD二极管,它是利用其快速(纳秒级)的放电速度,将通过线路中上千伏或万伏级的静电瞬间泄放到GND

ESD二极管是近几年才发展起来的一种二极管,用于静电防护。它的工作原理是通过增加PN结的面积来扩展导通电流,用法与稳压二极管类似,都是需要并联在线路中。当线路上的瞬态电压超过电路的正常工作电压并达到ESD二极管的工作电压时,这时管子就开始工作,当达到工作条件时发生雪崩,瞬间将线路的静电释放到GND,使被保护的电路免遭静电冲击,防止超额电压或电流烧毁电路器件。它采用层叠结构,具有极低的电容特性,可选择SOD882封装(相当于0402),SOD523(相当于0603)等封装系列。

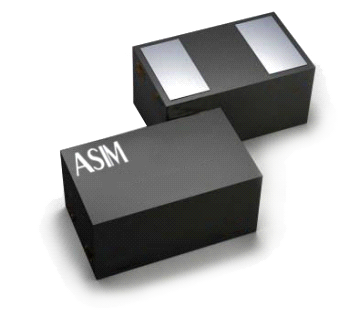

ESD-TVS-SOD523

SOD523封装



SOD882

SOD882封装

在选用ESD二极管时,要注意击穿电压应该比线路最高的工作电压或者信号电平的最大电压值大;根据线路上可能出现的最大浪涌电流来选择脉冲峰值电流合适的型号。具体选择型号及参数可参考网站现有型号或联系我司专业EMC工程师帮助选型。
