ESD二极管的工作原理

返回列表
来源:发布日期 2019-08-20 14:16:33浏览:-
分享至:
加入收藏

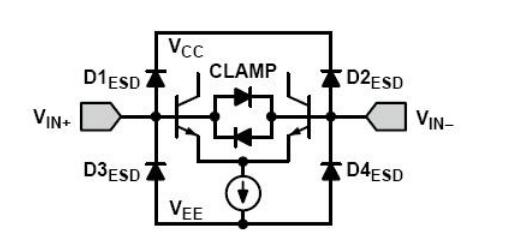

ESD二极管在应用时是并联在电路上的,对线路的工作不会产生影响。它具有优异的静电吸收能力,与齐纳二极管响应时间达到同样的水平,在吸收静电中,可以保持电流-电压对称的特性。


ESD二极管采用层叠结构,具有极低的电容特性,可选择0402封装,0603封装,0805封装等系列。具有较好的安装可靠性,支持无铅焊接。电镀(镍/锡),达到良好的焊接性,焊接耐热性。可以替代齐纳二极管+电容。实现节省空间,可以降低总体安装成本。

ESD二极管在选用时要注意击穿电压应该比线路最高的工作电压或者信号电平的最大电压值大;根据线路上可能出现的最大浪涌电流来选择脉冲峰值电流合适的型号。要注意的是,此时的最大箝位电压应该小于被保护芯片所能耐受的最大峰值电压;另外,esd二极管的封装大小通常表示防护功率的大小,封装越大防护等级就越高,所以需要根据电路设计布局和被保护线路数目来选择最合适的封装。
