正确认识esd二极管参数对于选型的非常重要性

对于esd二极管参数的认识，刚开始入行的很多年轻工程师可能还不太熟悉，它是一种被动元器件，前几年的时候很多公司开发的产品可能不使用，觉得只会增加成本，所以许多山寨产品或者是无品质意识的公司生产的电子产品是不会使用esd二极管的，有的也只是应付式的拿到出口国家的认证证书。为什么一些国际企业的产品会卖的这么好、这么畅销，抛开营销、外观、功能的因素来说，剩下的就是品质，其它的因素再好，消费者买了一个几千块的电子产品，半年不到就莫名其妙坏了，你说这些企业还能成为国际企业吗？比如销量排名前列的华为、苹果、小米、三星等手机，小编敢拍着胸脯说他们产品应用了esd防护器件。

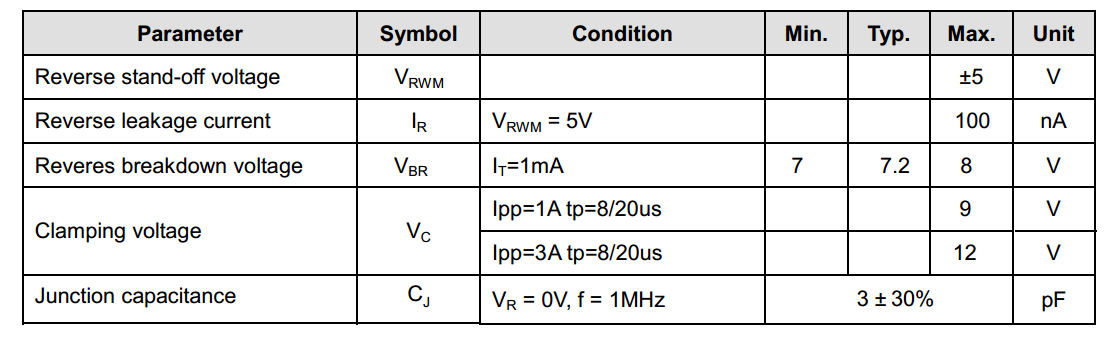

在选型中，如何正确认识esd二极管参数呢？一般有Vrwm、Vbr、Vcl、Cj这几个参数是选择型号常用且重要的，我们先来正确理解一下它们的含义：

Vrwm：额定反向关断电压 ，这是指二极管正常状态时可承受的电压，如果电路工作电压超过Vrwm，二极管就开始工作（注：我们可以理解为被动无器件在正常状态下是不工作的）。

Vbr :击穿电压，这是指电流（IR）为1mA时，加于esd二极管两端的电压

Vc:钳位电压，钳位电压参数选择时不能大于被保护电路的最大承受电压

Cj:结电容，选择是视所用的位置来定，一般信号线的电容不能太大，越高速的信号线对应的结电容要越小，例USB 2.0要选择3PF以下才不会对信号造成影响。

以上几项esd二极管参数可以帮助我们正确认识器件的使用规则，对选型具有重要意义，产品设计初期，要把EMC容入进去，后续测试整改就没有那么麻烦了。

如有产品EMC问题，可随时联系阿赛姆EMC工程师或在线客服人员！
