超薄封装TVS二极管在可穿戴设备中的关键应用与设计指南

一、可穿戴设备的ESD防护挑战

1.1 空间极限约束

• PCB面积≤100mm²（智能手表典型值）
• 器件高度需≤0.25mm（兼容柔性电路板弯折）
• 防护器件占位面积<1.0×0.5mm（01005封装需求）

1.2 动态功耗敏感

• 整机待机电流≤10μA
• TVS漏电流需控制<0.1μA（延长电池寿命）

传统TVS二极管局限：

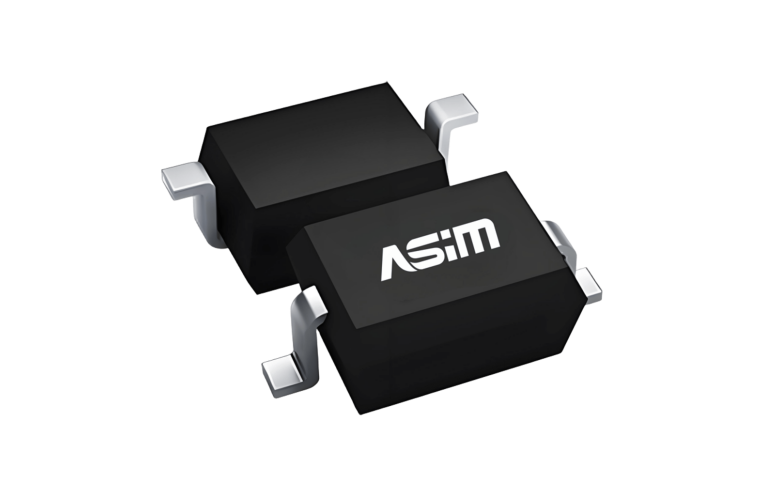

标准SOD-323封装（1.7×1.25mm）占用空间过大
漏电流典型值＞1μA

二、超薄封装TVS二极管技术特性

2.1 核心性能参数对比

参数	超薄TVS（01005）	标准TVS（SOD-323）
尺寸(L×W×H)	0.4×0.2×0.1mm	1.7×1.25×1.1mm
结电容(Cj)	0.05pF	0.5pF
漏电流(Ir)	<0.05μA @3.3V	<1μA
热阻(θJA)	380℃/W	220℃/W

2.2 创新结构设计

• 失效模式：双向开路保护（避免电池短路风险）
• 机械强度：通过3000次弯折测试（IPC-9701标准）
•


三、可穿戴场景防护方案设计

3.1 多端口协同防护架构

智能手表典型电路：

[生物传感器] → [TVS阵列] → [MCU] [蓝牙天线] → [TVS] → [RFIC] [充电接口] → [TVS+自恢复保险丝]

TVS选型规则：

• 传感器端：Cj≤0.1pF（保障μV级信号精度）
• 射频端：响应时间<0.3ns（防止2.4GHz信号失真）
• 充电端：Ipp≥5A（满足USB-PD 15W浪涌要求）

3.2 PCB布局优化策略

1. 3D堆叠设计：
   • TVS二极管置于FPC弯折中性轴
   • 采用0201/01005倒装焊工艺
2. 接地优化：
• 独立ESD接地环（阻抗<0.5Ω）
• 屏蔽层多点连接（间距≤5mm）

•


四、实测性能验证

4.1 环境适应性测试

测试项目	条件	超薄TVS合格率
汗液腐蚀	人工汗液浸泡96h	100%
温度循环	-40℃~85℃ 1000次	98.5%
机械冲击	1500G 0.5ms 半正弦波	99.2%

4.2 ESD防护能力

• 接触放电：±30kV（IEC 61000-4-2 Level 4）
• 空气放电：±30kV（AEC-Q101-002标准）
• 系统级防护：HBM 8kV（JEDEC JS-001）
•


五、设计验证要点

5.1 微型器件焊接工艺

• 推荐激光回流焊（峰值温度260℃±5℃）
• 焊膏厚度控制80±10μm（SAC305合金）

5.2 动态功耗测试

• 睡眠模式漏电流≤50nA（源表测试精度0.1nA）
• ESD事件后功耗恢复时间<10μs
•


结语
    超薄封装TVS二极管通过01005级微型化与纳安级漏电流特性，成为可穿戴设备ESD防护的核心解决方案。设计时需遵循“分区防护、3D堆叠、动态监控”三大原则，重点保障生物传感器信号链（Cj<0.1pF）与射频电路（响应时间<0.3ns）的完整性。建议采用TLP测试验证8kV HBM防护能力，并依据IEC 62368-1标准进行系统认证。
