TVS管解决平板电脑MID咪头MIC空气放电死机问题

TVS管解决平板电脑MID咪头MIC空气放电死机问题

---ASIM阿赛姆科技

一、平板电脑ESD静电问题分析

按照IEC61000-4-2标准,针对人体可以触摸的金属部件采用接触±4K,针对无法触摸而有缝隙的部件,采用空气放电模式:±8K,平板电脑中的咪头就是其中之一。

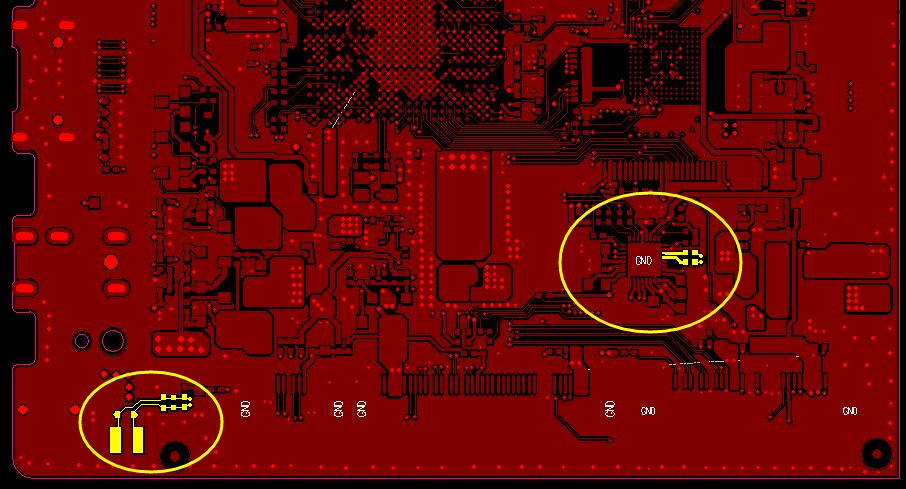

这是一台已经通过接触±4K OK的平板电脑,其它部位的空气±8KOK,唯一就是咪头MIC位置,空气放电时出现死机现象。从下图中黄色部分走线可以看出,咪头两根走线是直接进入IC内部的。如果不做ESD静电防护措施的话,IC是很容易被静电打坏,所以,我们需要泄放掉线路中的ESD静电,通过在走线上对地增加静电保护器件(即TVS),从而达到保护IC的目的。

咪头走线

二、   使用TVS整改措施:

平板电脑

注:图片来源于网络



1、             TVS选型分析:

咪头ESD

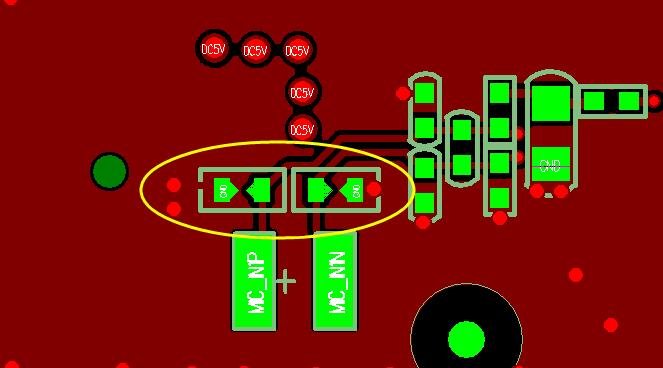

拆机后,看见机器上原来安装有ESD静电保护器件,上图黄色圆圈位置。所以分析可能是因为客户ESD静电保护器件选型不适合,没有达到保护的效果。



2TVS解决空气放电问题:

在分析清楚问题原因后,通过TVS选型,在咪头连接IC的线路中对地并联TVS,再进行复测, 没有出现死机等异常现象,工作正常。



更多ESD静电问题,可咨询右边“在线客服”,阿赛姆科技拥有专业的EMC技术团队为您解决各种ESD静电问题。欢迎致电:400-0144-913  QQ 3002244276
