TVS二极管在电路中的应用

来源：发布日期 2019-09-16 14:10:56浏览：-

分享至：

加入收藏

Tvs二极管，也叫作瞬态电压抑制二极管，它的外观与电路符号和普通的二极管基本上一样。具有响应时间快，瞬态功率大，漏电流低，击穿电压偏差小等优点。当tvs二极管经受瞬间的高能量冲击时，它能以极快的速度将阻抗降低，同时吸收大电流，将其两端电压钳位在一个预定数值，以保护电路元件免受瞬间高能量的冲击而损坏。

在电路的实际应用中，会将瞬时电流从敏感器件引开，以此来处理瞬时脉冲对电子器件的损害，tvs二极管在pcb板上与保护器件是并联的。当瞬时电压超过电路正常工作电压的时候，tvs二极管将发生雪崩击穿，给瞬时电流提供一个超低阻抗的通道，瞬时电流通过TVS二极管被引开，从而避开被保护器件，并且电压恢复正常值之前使被保护回路一直保持截止电压，在此之后，当瞬时脉冲结束以后，TVS二极管在自动恢复至高阻状态，整个回路进入正常电压状态。

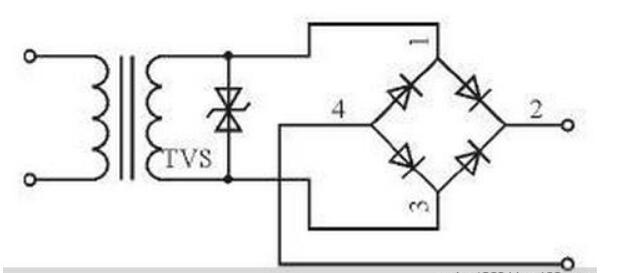

Tvs二极管在交流电路中的应用

Tvs二极管在直流电路中的应用

Tvs二极管是保护电子元件不受静电放电和浪涌脉冲的直接有效的器件，在选用时需要根据参数，封装，应用来选择最合适的器件，以达到理想的解决电路瞬变干扰的效果。
