SiC器件开关噪声EMC整改方法：高dv/dt带来的新挑战如何应对

2026年SiC（碳化硅）功率器件渗透率持续提升——800V电动车主驱逆变器SiC渗透率超过15%，光伏逆变器SiC渗透率超过25%，GaN功率器件在快充领域主导地位确立。SiC器件相比传统IGBT带来了显著的效率提升，但也带来了一个新的EMC挑战：SiC的开关速度（dv/dt通常>10kV/µs，最高可达50kV/µs）是IGBT的3~10倍，产生的高频EMC噪声远比IGBT严重，传统IGBT电源的EMC整改方案直接套用到SiC系统上往往失效。本文专门讲解SiC器件高dv/dt噪声的EMC整改方法。

为什么SiC比IGBT的EMC噪声更严重？

这个问题需要从物理机制理解：

共模噪声的产生机制：

在功率逆变器中，开关管（IGBT或SiC）的漏极（Drain）与散热器/机壳之间存在寄生电容Cp（通常几十pF到几百pF）。每次开关管开通/关断时，漏极电压以极快速度变化（dv/dt），通过寄生电容Cp产生共模电流：

共模电流 icm = Cp × dv/dt IGBT vs SiC的比较：

参数	IGBT	SiC MOSFET
典型dv/dt	3~5kV/µs	10~50kV/µs
开关频率	2~20kHz	20~200kHz
产生共模电流	基准值1×	3~50×（远更大）
共模噪声频段	主要<1MHz	主要1MHz~30MHz（更高）
传统IGBT EMI滤波效果	好	不够，需要重新设计

SiC的dv/dt更大 + 开关频率更高 = 共模噪声幅度更大 + 频率更高，双重叠加导致EMC问题更严重。

SiC系统CE超标特征

SiC系统的CE传导发射超标频段与IGBT系统不同：

频段	IGBT系统	SiC系统
150kHz~500kHz	超标严重（基频谐波）	略微超标
500kHz~5MHz	超标中等	严重超标（主要问题区）
5MHz~30MHz	较少超标	超标（高dv/dt谐波延伸）

整改方向的差异：

• IGBT系统：增大X电容（处理低频差模）
• SiC系统：重点提升1MHz~30MHz频段共模阻抗（需要高SRF的共模电感）

SiC系统EMC整改五大方法

方法1：优化门极电阻（最简单最直接）

SiC的dv/dt可以通过调整门极电阻Rg来控制：

• Rg越大→开关越慢→dv/dt越低→共模噪声越小
• Rg越小→开关越快→dv/dt越高→效率越高但噪声越大

实际操作：

Rg（开通）	典型dv/dt	共模噪声	开关损耗
5Ω	30~50kV/µs	极大	极小
10Ω	15~25kV/µs	大	小
20Ω	8~15kV/µs	中（推荐平衡点）	中
47Ω	3~7kV/µs	小	中大

建议：先增大Rg（从标准值×2），看CE改善情况，找到EMC通过且效率可接受的平衡点。这是不改硬件、不改PCB就能改善SiC EMC的最快方法。

方法2：在SiC漏极与机壳之间加共模吸收电容

SiC开关管的漏极→机壳寄生电容Cp是共模噪声的来源，增加一个"受控的共模电容"来平衡噪声路径：

SiC MOSFET漏极（开关节点） ↓ [共模吸收电容 Cab（通常100pF~1nF，Y类电容）] ↓ 机壳PE 原理：共模吸收电容Cab与原寄生电容Cp形成分压，降低进入共模回路的实际电流。Cab选取需要实测优化。

注意：Cab增大会增加开关损耗，需要在噪声和效率之间找平衡，通常100pF~470pF是合理范围。

方法3：升级EMI共模电感（最根本的整改）

SiC系统需要在1MHz~30MHz频段保持高共模阻抗的共模电感，与传统IGBT系统用的低频共模电感不同：

SiC系统共模电感关键要求：

参数	IGBT系统共模电感	SiC系统共模电感
主要工作频段	100kHz~1MHz	1MHz~30MHz
SRF要求	>10MHz	>100MHz
共模阻抗@1MHz	>200Ω	>500Ω
磁芯材料	MnZn铁氧体	NiZn铁氧体或纳米晶

NiZn铁氧体 vs MnZn铁氧体：

• MnZn铁氧体：1MHz以下高磁导率，但1MHz以上磁导率急剧下降 → 适合IGBT
• NiZn铁氧体：10MHz附近高损耗峰值，宽频段有效 → 适合SiC

方法4：增加变压器初次级屏蔽层

变压器是SiC系统共模噪声从初级传到次级的主要路径（通过初次级寄生电容耦合）。增加屏蔽层将寄生电容引向GND而不是次级：

效果：共模噪声减少6~15dB（取决于变压器设计质量）

实施方法：在变压器绕线结构中，在初级和次级绕组之间增加一层铜箔屏蔽绕组，该铜箔接到主GND（而不是次级GND）。

方法5：优化PCB开关回路布局

SiC的高dv/dt使PCB布局对EMC的影响比IGBT系统大10倍以上——同样的环路面积，SiC产生的辐射比IGBT大10倍：

最关键的布局优化：

• 开关管（SiC）→ 直流母线电容的回路面积最小化（目标：<5cm²）
• 去耦电容（100nF~1µF）贴近SiC Drain和Source引脚（走线<5mm）
• 多层PCB的GND铜覆盖开关回路正下方（最小化回路面积）

SiC系统EMC整改步骤建议

按优先级排序：

步骤	方法	改善量	难度	成本
1	增大门极电阻Rg	3~10dB	极低	几毛钱
2	升级NiZn铁氧体共模电感	6~15dB	低	几元
3	增加变压器屏蔽层	6~15dB	中等	几十元（改变压器）
4	增加共模吸收电容Cab	3~8dB	低	几分钱
5	优化PCB开关回路布局	10~20dB	高（需改版）	改版成本

先做1~4，大多数SiC系统能通过CISPR 11 A类。如果仍不通过再考虑步骤5（改版代价最高）。

阿赛姆SiC系统EMC支持

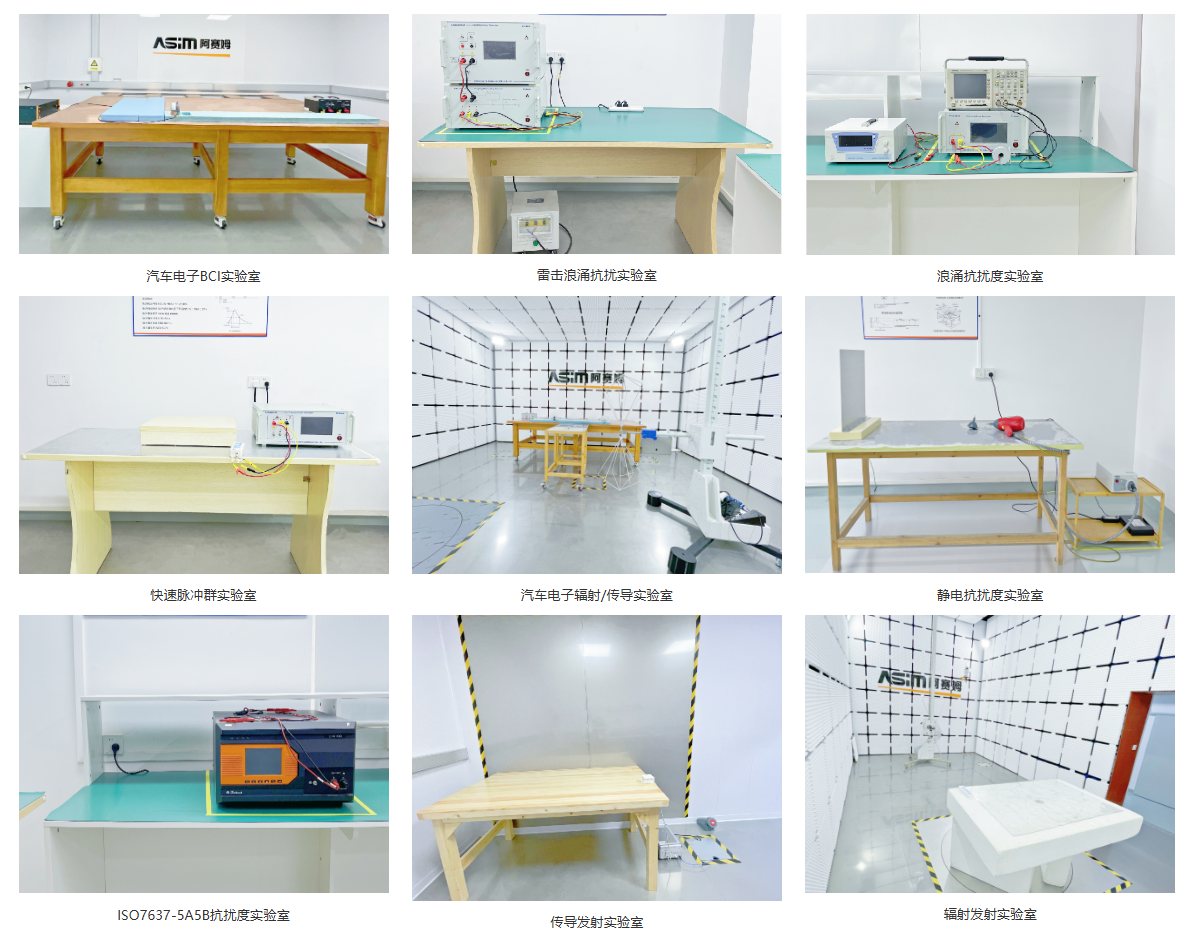

阿赛姆EMC实验室针对SiC系统提供：

• 免费CE预测试（CISPR 11，150kHz~30MHz）
• dv/dt与CE超标关系分析（测量Rg对CE的影响曲线）
• 共模电感选型推荐（NiZn/纳米晶高频型号配套）
• 变压器屏蔽层设计建议
• 整改后复测验证
•


预约：400-014-4913 / 18822897174（微信同号）

SiC EMC整改常见问题（FAQ）

Q：SiC逆变器换成NiZn共模电感后CE改善了，但效率下降了0.5%，正常吗？

A：正常。NiZn铁氧体共模电感的高频损耗比MnZn高，DCR也可能更大，导致微小效率下降。评估方法：计算0.5%效率损失对应的年电费损失，与EMC认证合规价值比较——通常认证价值远超这点效率损失。

Q：SiC系统把Rg从5Ω调大到47Ω，CE通过了，但管子开始发热，怎么平衡？

A：Rg太大会增加开关损耗（turn-on/turn-off energy增加），SiC发热加剧。平衡方案：开通Rg（Ron）和关断Rg（Roff）分别独立设置——Ron用大电阻（减缓开通速度，降低共模噪声），Roff用小电阻（快速关断，减小关断损耗）。这种"非对称门极电阻"是SiC系统的常见优化手段。

Q：同样功率的SiC逆变器和IGBT逆变器，SiC的EMC整改成本更高吗？

A：通常是的，高出约20%~40%。SiC需要更高频特性的共模电感（贵一些），可能需要变压器加屏蔽层（需定制），同时门极电阻的优化需要更多调试时间。但SiC器件本身的效率收益通常远超EMC整改的额外成本。
