如何选择合适的保险丝型号

返回列表
来源:发布日期 2019-11-27 16:44:20浏览:-
分享至:
加入收藏



1、确定电路的一下参数:

a 最大工作环境温度 b 标准工作电流 c 最大工作电压(Umax) d 最大故障电流(Imax)

2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件

使用温度折减{环境温度(℃)的工作电流(A)}表并选择与电路最大环境温度最匹配的温度。浏览该栏以查阅等于或大于电路标准工作电流值。

3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较

使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和故障电流。查阅装置的最大工作电压和最大故障电流。确保Umax和Imax大于或等于电路的最大工作电压和最大故障电流。

4、确定动作时间

动作时间是当故障电流出现在整台装置上时将此元件切换到高电阻状态所用的时间量。为了提供预期的保护功能,明确自恢复保险丝元件的工作时间是很重要的。如果您选择的元件动作过快,则会出现异常动作或有害的动作。如果元件动作过慢,则受到保护的组件在元件切换到高电阻状态之前可能损坏。

使用25℃的典型动作时间曲线来确定自恢复保险丝元件的动作时间对于电路来说是过快还是过慢。如果是则返回第2步重新选择备用元件。

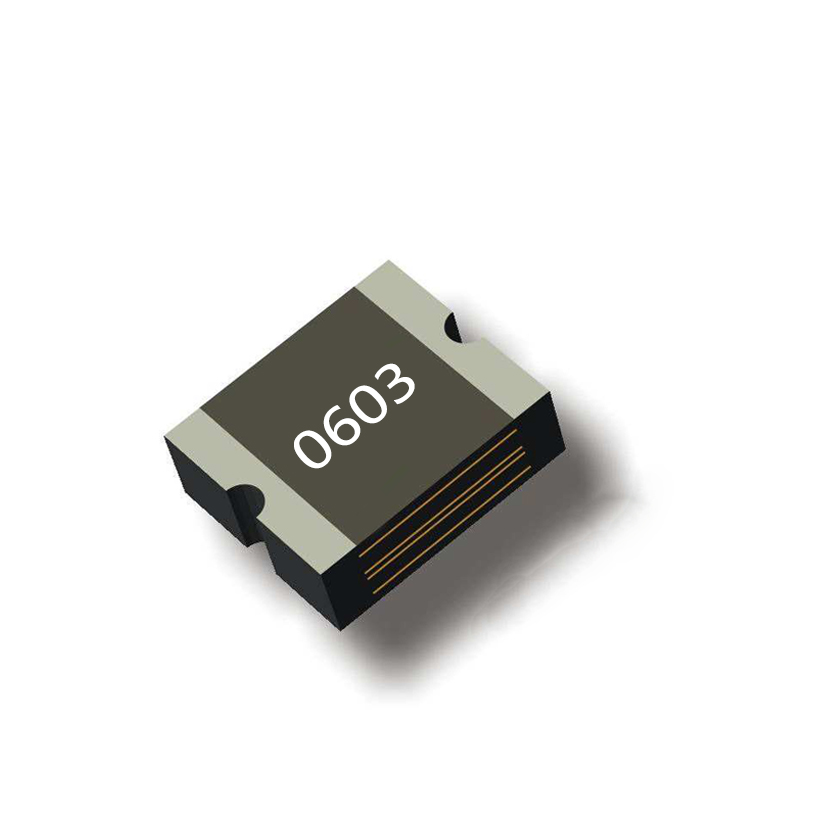

自恢复保险丝

5、验证环境工作温度

确保应用场合的最小和最大环境温度在自恢复保险丝元件的工作温度范围内。大多数自恢复保险丝元件的工作温度范围介于-40℃到85℃。

6、验证自恢复保险丝元件的外形尺寸

使用外形尺寸表来将您选择的自恢复保险丝的外形尺寸与应用场合的空间条件比较。

PPTC自恢复保险丝选型指南

选型指南

1、 列出设备线路上的平均工作电流(I)和最大的工作电压(V)

2、 列出工作环境温度正常值及范围,按折减率计算正常电流Ih (详见环境温度与电流值的折减率表)

Ih =平均工作电流(I) ÷ 环境温度与电流值的折减率

3、根据L 、V值,产品类别及安装方式选择一种自复保险丝系列。(参考各规格表)

4、 选出的自复保险丝的I值必须小于或等于Ih,额定电流是在一定的条件下给出的,如果要求工作在较宽的温度范围,应该留有一定的裕量,一般可以取1.5-2倍。

5、Vmax指的是击穿电压,交直流均可以用。

6、保护动作时间与电流成反比,但是至少是额定电流的两倍,类似于熔丝管。

7、由于是半导体聚合物器件,所以开关次数不会那末少的。

8、使用时注意它有一定导通电阻,额定电流越大,电阻越小;高压型的电阻要更大一些。

高分子PTC热敏电阻的选用方法

高分子PTC热敏电阻是一种过流保护电子元件,采用高分子有机聚合物在高压、高温,硫化反应的条件下,掺杂导电材料微粒后,经过特殊的工艺加工而成。习惯上业内也把PPTC叫做自恢复保险丝。

高分子PTC热敏电阻的主要的作用是在电器中起过流保护作用。因此每一种热敏电阻都有“耐压”、“耐流”、“维持电流”及“动作时间”等参数:因此您可以根据具体电路中的额定电压,额定电流和保护电流等要求并对照产品的参数进行选择, 具体的方法如下:

1.首先确定被保护电路正常工作时的最大环境温度、电路中工作电流、热敏电阻动作后需承受的最大电压,所需要的保护电流及需要的动作时间等参数;

2.根据被保护电路或产品的特点选择“芯片型”、“径向引出型”、

“轴向引出型”或“表面贴装型”等不同形状的热敏电阻;

3.根据最大工作电压,选择“耐压”等级大于或等于最大工作电压的产品系列;

4.根据电路工作最大环境温度及电路中的工作电流,对照自恢复保险丝温度折减率选择“维持电流”大于工作电流的产品规格;

5.根据该型号的自恢复保险丝的动作时间曲线图确认该种规格热敏电阻的动作时间小于保护电路需要时间;

6.对照规格书中提供的数据,确认该种规格热敏电阻的各种参数符合要求。

本文出自深圳市阿赛姆科技有限公司转载请说明出处及链(http://www.asim-emc.com/)
