利用TVS二极管解决ESD造成的路由器断网问题

返回列表
来源:发布日期 2020-09-10 14:34:44浏览:-
分享至:
加入收藏

路由器(英语:Router,又称路径器)是一种电讯网络设备,提供路由与转送两种重要机制,可以决定数据包从来源端到目的端所经过的路由路径(hosthost之间的传输路径),这个过程称为路由;将路由器输入端的数据包移送至适当的路由器输出端(在路由器内部进行),这称为转送。路由工作在OSI模型的第三层——即网络层,例如网际协议(IP)。

IP路由器之中最常见的类型是家用和小型办公路由器,它只在家庭电脑和互联网之间转发IP数据包,例如,用户的cable路由器或DSL路由器,这些路由器通过互联网服务提供商(ISP)连接到互联网。而像是企业级路由器之类更为复杂的路由器,则会将大型企业或ISP的网络与强大的核心路由器连接起来,沿着互联网主干网的光纤线路高速转发数据。

TVS二极管产品列表

路由器ESD静电问题分析

如今,路由器可以说是一种使用非常普遍的电子产品,个人、家庭、办公、工业等等,只要通过网络连接的各种设备,基本都需要用的路由器。所以路由器使用的环境,就促使设计者要考虑其使用寿命,正常使用中,最常见的促使机器损坏的情况一般有ESD静电、电网浪涌、雷击等因素。

TVS管在路由器中的使用案例:

1ESD静电测试原因分析:

按照IEC61000-4-2接触放电±4K标准。在进行网络ping时,对路由器外接USB金属外壳进行放电,出现WIFI掉线现象。手动复位也无法连接,要重新上电之后才能进行连接。经分析可能是因为主控受到ESD干扰,造成了死机,才导致了网络掉线的。

2TVS管和高分子ESD双管齐下解决问题:

端口解决:为防止ESD耦合到USB数据、电源供电线路,在相应的数据线对地并联高分子ESD(型号:CV0402VT6030T),在供电数据线对地并联高分子ESD(型号:CV0402VT6201T)。

敏感线路:

AUSBVCC+5V供电网络

luyouqi-1

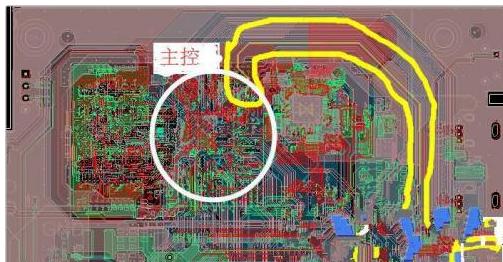

由图中可以看出,VCC+5V网络是通过主控连接至USBVCC引脚的,如果对USB外壳实施接触±4K放电,完全有可能耦合到供电线路,所以在此线路上增加TVS(型号:ESD5C150TA)进行防护。

BDDRRST网络

luyouqi-2

luyouqi-3

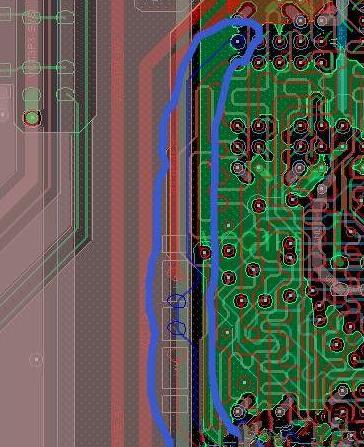

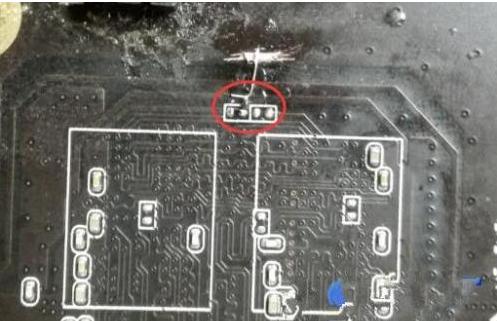

由图中网络可以看出,DDRRST网络一端连接供电线,同时靠近“地”走线,分析完全有可能感应到来自供电线和“地”的ESD静电干扰,所以也在此线路上增加TVS(型号:ESD3V3C250TA)进行防护。

按以上措施整改之后,再进行复测,进行IEC61000-4-2接触放电±4K、空气±8K标准放电,电脑网络连接正常,没有出现掉线的现象。
