HDMI2.1接口如何选ESD器件？

直接答案HDMI 2.1高速通道最高支持48 Gbps级系统带宽，ESD器件应优先选择超低结电容、低寄生封装和通道匹配好的产品；高速TMDS/FRL通道、DDC/CEC/HPD控制线和5V电源脚需要分别选型。器件靠近连接器、差分路径对称、接地低电感，并通过S参数、眼图、功能和系统级ESD测试确认。

一、HDMI 2.1为什么对ESD器件更敏感？

HDMI 2.1引入更高带宽的传输能力。HDMI Licensing Administrator官方资料显示，HDMI 2.1系统配置可支持最高48 Gbps带宽。高速链路裕量越紧，ESD器件的结电容、封装电感、焊盘和支路对插入损耗、反射和差分不平衡的影响越明显。

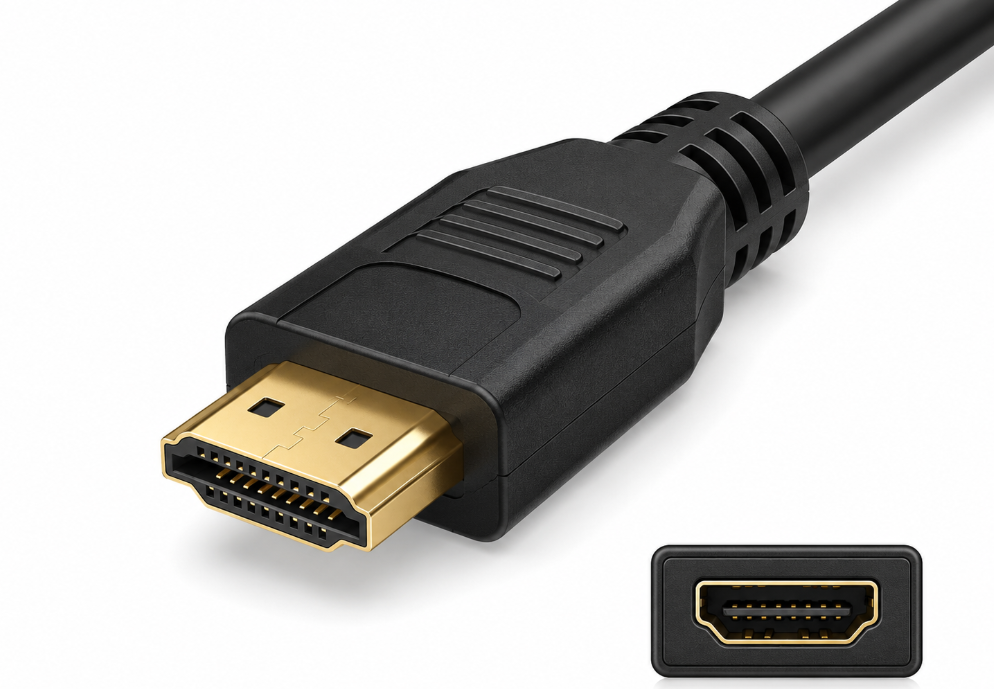

HDMI连接器容易被人体接触和线缆插拔，因此需要接口级静电保护。设计目标不是单纯“通过ESD”，而是在保护PHY的同时保留足够信号完整性裕量。

二、HDMI接口需要分组保护

线路组	特点	ESD选型重点
TMDS/FRL高速通道	多对高速差分线	超低Cj、通道匹配、低插损、对称布局
DDC	I²C类控制通信	工作电压、漏电、钳位、电容
CEC/HPD	低速控制与检测	VRWM、低漏电、低VC、系统逻辑容限
5V Power	接口辅助供电	VRWM、VC、IPP和电源过冲
连接器外壳	屏蔽与静电回流	机壳地连接、低电感泄放路径

三、高速通道的ESD参数如何筛选？

1. 结电容越低，链路设计越容易留出裕量

HDMI 2.1高速通道应从超低容器件开始筛选。工程上可优先评估0.1～0.3 pF级单路器件或低容阵列，但不能仅凭Cj下结论，必须检查器件S参数和目标速率下的插损、回损。

2. 阵列器件要关注通道一致性

多通道阵列可以缩短布局、改善通道间一致性，但封装内部结构和公共接地端也会影响高频表现。应结合参考设计确定器件方向，避免跨越差分对或形成不对称支路。

3. VRWM和钳位电压必须与具体引脚匹配

HDMI不同引脚的正常电压和逻辑容限不同。高速通道、DDC、CEC、HPD和5V脚不能只用同一个VRWM和VC标准。选型前应按PHY和系统原理图逐条确认。

四、ASIM HDMI ESD候选型号

ASIM分立器件目录将DFN2510-10L低容阵列列为HDMI/DVI等高速接口的应用方向。以下型号可作为样品评估候选，最终需按具体PHY与最新规格书复核。

型号	VRWM	Cj典型值	IPP最大值	VC最大值	封装	候选位置
ESD5E001TA	5.0 V	0.08 pF	2.5 A	18 V	DFN0603-2L	高速通道单路超低容方案
ESD3V3E002SA	3.3 V	0.20 pF	8.0 A	10 V	DFN0603-2L	3.3 V低容线路候选
ESD0303LR	3.3 V	0.25 pF	7.0 A	11 V	DFN2510-10L	3.3 V多通道低容阵列
ESD0324PA	3.3 V	0.50 pF	6.0 A	10 V	DFN2510-10L	HDMI/DVI阵列候选
ESD0524UA	5.0 V	0.50 pF	4.0 A	12 V	DFN2510-10L	5 V多通道接口候选

高速TMDS/FRL通道通常优先更低Cj产品；DDC、CEC、HPD和5V脚应根据实际电压与功能单独选择，不能仅按接口名称套用型号。

五、HDMI 2.1 ESD布局要点

1. 保护器件靠近HDMI连接器放置，减少静电进入板内的路径。

1. 高速差分通道采用直通布局，不从主线拉出长支路。

1. 同一差分对的焊盘、走线长度、过孔和参考平面保持对称。

1. 优先减少高速线过孔；必须换层时，两条线采用相同结构并补充回流过孔。

1. ESD接地端就近连接低阻抗参考地；连接器外壳静电回流优先按机壳地策略处理。

1. 5V、DDC、CEC和HPD远离高速差分对，避免静电泄放电流耦合进高速通道。

六、HDMI 2.1验证项目

验证类型	建议检查内容	目的
器件级	Cj、S参数、VC、IPP、漏电	确认器件具备高速和防护基础。
信号完整性	插损、回损、眼图、抖动	确认ESD与布局未破坏链路裕量。
功能兼容	多分辨率、刷新率、线缆和设备组合	排除黑屏、闪屏、掉帧和握手失败。
系统ESD	连接器外壳、信号脚附近接触/空气放电	确认无重启、黑屏、锁死和永久损坏。

七、常见错误

· 仍按HDMI 1.x经验选用较大电容器件，却没有评估HDMI 2.1链路裕量。

· 把所有HDMI引脚使用同一ESD型号，忽略5V与控制线差异。

· 阵列器件方向错误，导致差分路径交叉或不对称。

· ESD接地路径绕行，静电电流经过数字地核心区域。

· 只测试静电不黑屏，没有验证高分辨率、高刷新率和不同线缆组合。

常见问题

HDMI 2.1 ESD必须使用阵列吗？

不必须。阵列便于多通道匹配和紧凑布局，单路超低容器件可能提供更低Cj。应根据板空间、S参数和实测眼图选择。

0.5 pF可以用于HDMI 2.1吗？

不能只凭0.5 pF判断。需要结合器件S参数、封装、PCB通道损耗和PHY均衡能力验证。链路裕量紧张时，通常优先评估更低Cj器件。

HDMI外壳静电应该接数字地吗？

应根据整机机壳、屏蔽和接地架构决定。核心原则是让静电电流通过低阻抗路径快速回流，并尽量避免穿过敏感数字电路区域。
