工程师都知道，一个产品其本离不开连接导线，而且结构和功能越是复杂的产品，连接导线越是多且复杂，这些导线也是是引起干扰的重要原因，在初期设计时，应考虑正确布置这些连接线，从而减少各种寄生耦合。为了避免电缆上的干扰，连接导线最好使用屏蔽线。

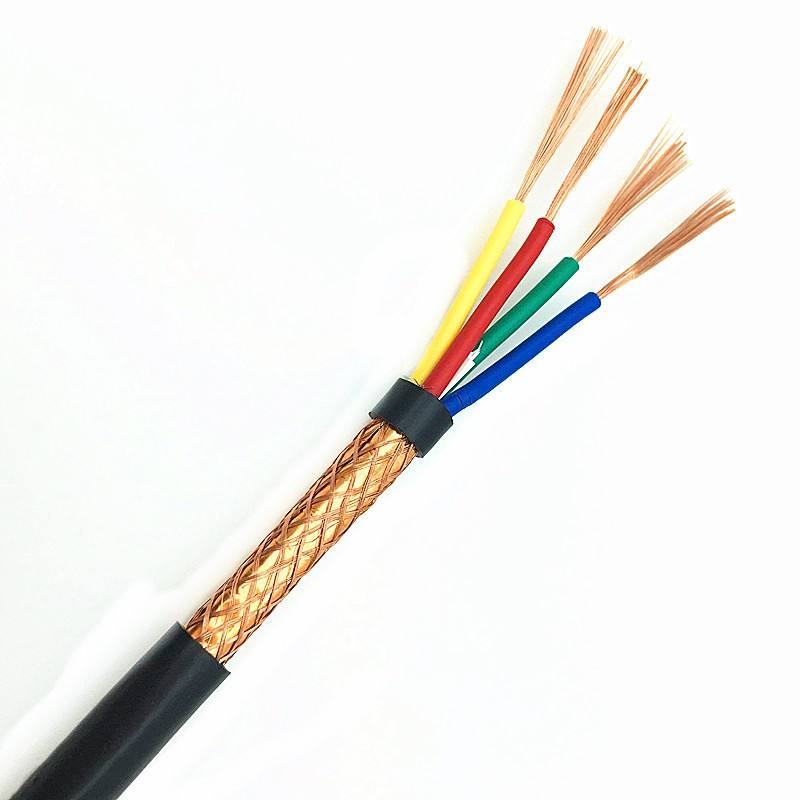

屏蔽线的屏蔽效能主要不是由反射和吸收所得到的，而是由屏蔽层接地所产生的。也就是说，屏蔽电缆的屏蔽层必须接地以后才能起到屏蔽作用。屏蔽电缆抑制干扰的能力除与蔽层本身的结构和质量有关外，还与屏蔽层的接地情况有关。

解决屏蔽线上的干扰，一个简单方便的方法就是在电缆上套一个铁氧体磁环。但许多工程师对铁氧寄予了过高的期望，只要产品一遇到电缆辐射的问题，就在电缆上套铁氧体，但往往会事与愿违，若电缆加上磁环后，对设备辐射性能没有改善或改善效果很小，并不一定是铁氧体没有起作用，可能是除了这根电缆以外，还有其他辐射源。

在屏蔽线上使用铁氧体磁环时，应注意下列一些问题：

a磁环的内径尽量小，且内径要与电缆紧密贴合，不要留太大的间隙，可以将导线在磁环上多绕几圈；

b磁环的壁尽量厚，这样可以防止磁芯饱和，允许较大电流通过；

c磁环尽量长，磁环越长，对电缆共模信号的阻抗越大；

d磁环尽量靠近电缆进金属机箱的输入端囗或干扰源头处安装。
